Poser une semelle de fondation sur semelle 15×35, c’est souvent un choix technique bien précis, pas une option par défaut. Lorsque j’ai pris en charge le dimensionnement d’un petit collectif résidentiel à Villeurbanne en 2023, le bureau d’études initial proposait une semelle 20×40. Après analyse du sol – un limon sableux avec une capacité portante de 0,15 MPa – et calcul des charges exactes, nous sommes descendus à une 15×35. Le gain en béton ? Près de 20 % sur le volume total. Mais attention : cette dimension ne convient pas à toutes les situations. Elle exige une compréhension fine des contraintes réelles, du type de sol, des zones sismiques et du type d’armature. Cet article détaille les dimensions, les utilisations possibles, les limites et les bonnes pratiques de mise en œuvre, à partir de retours concrets de chantier.
Que signifient exactement les dimensions 15×35 pour une semelle de fondation ?
Les dimensions 15×35 font référence à la hauteur (15 cm) et à la largeur (35 cm) de la semelle filante pour fondation ou de la poutre de fondation. Dans la pratique, on parle souvent de « semelle symétrique 15×35 », qui est une armature préfabriquée composée de six filants en acier nervuré (HA), reliés par des cadres. Ces cadres sont espacés de 20 cm ou 40 cm selon la zone sismique et la classe de ductilité requise.
Pour une maison individuelle standard de 100 m² avec des charges courantes (toiture légère, deux niveaux), la semelle 15×35 convient généralement si le sol a une capacité portante d’au moins 0,12 MPa. Mais dès qu’on monte à trois étages ou qu’on utilise un bardage métallique lourd, il faut revoir le dimensionnement. J’ai vu un chantier à Grenoble où une semelle 15×35 a été posée sur un sol argileux sensible : au bout de deux ans, un tassement différentiel de 4 cm est apparu. Il a fallu reprendre les fondations par micropieux. Leçon : la dimension seule ne suffit pas.
Il faut aussi distinguer la semelle symétrique (utilisée pour des charges uniformément réparties) de la semelle renforcée (avec des cadres plus serrés dans les zones sismiques 2 et 3). Les produits du commerce, comme ceux des gammes Arméton ou Chausson, existent en longueur standard de 6 mètres. Les diamètres d’acier vont de 7 mm à 10 mm pour les filants, les cadres étant généralement en D5 ou D6.
Semelle 15×35 : quelles utilisations concrètes en construction ?

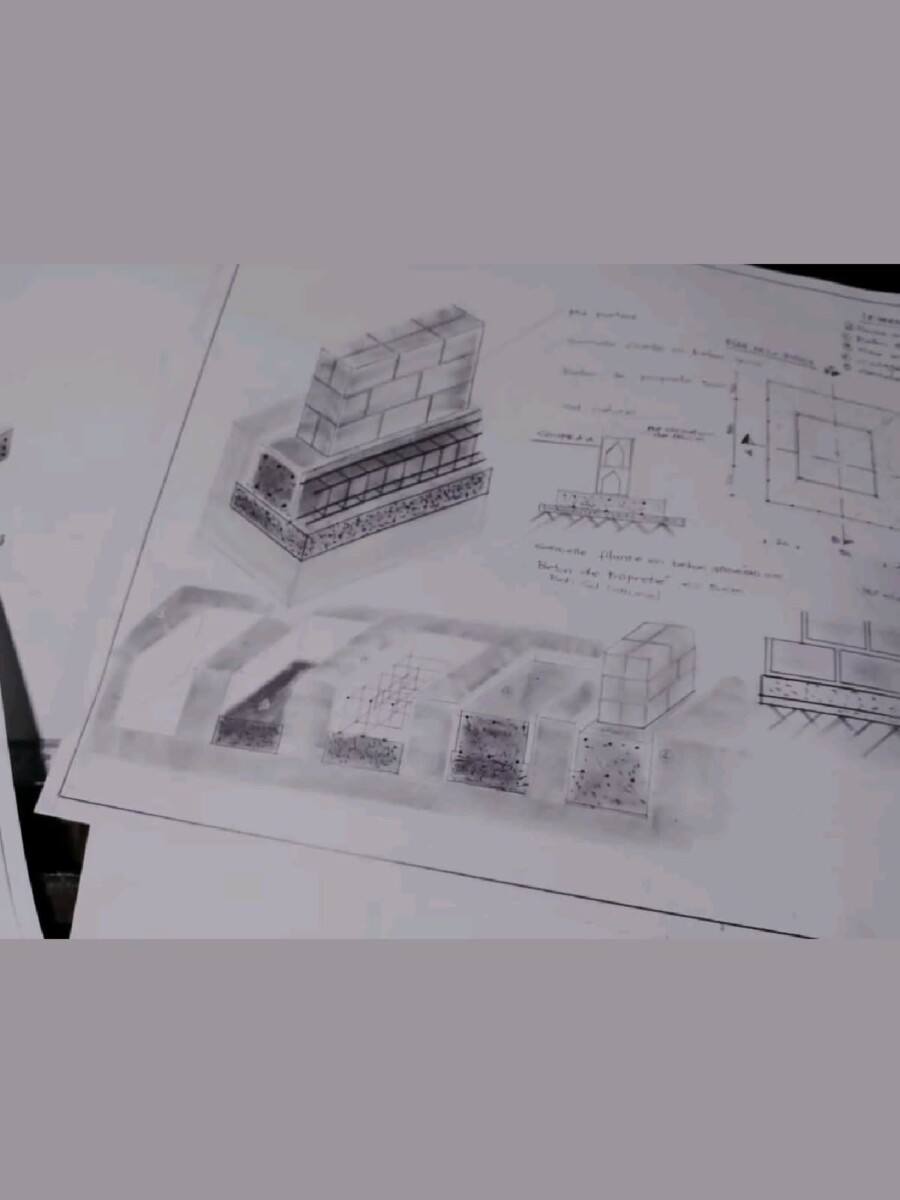

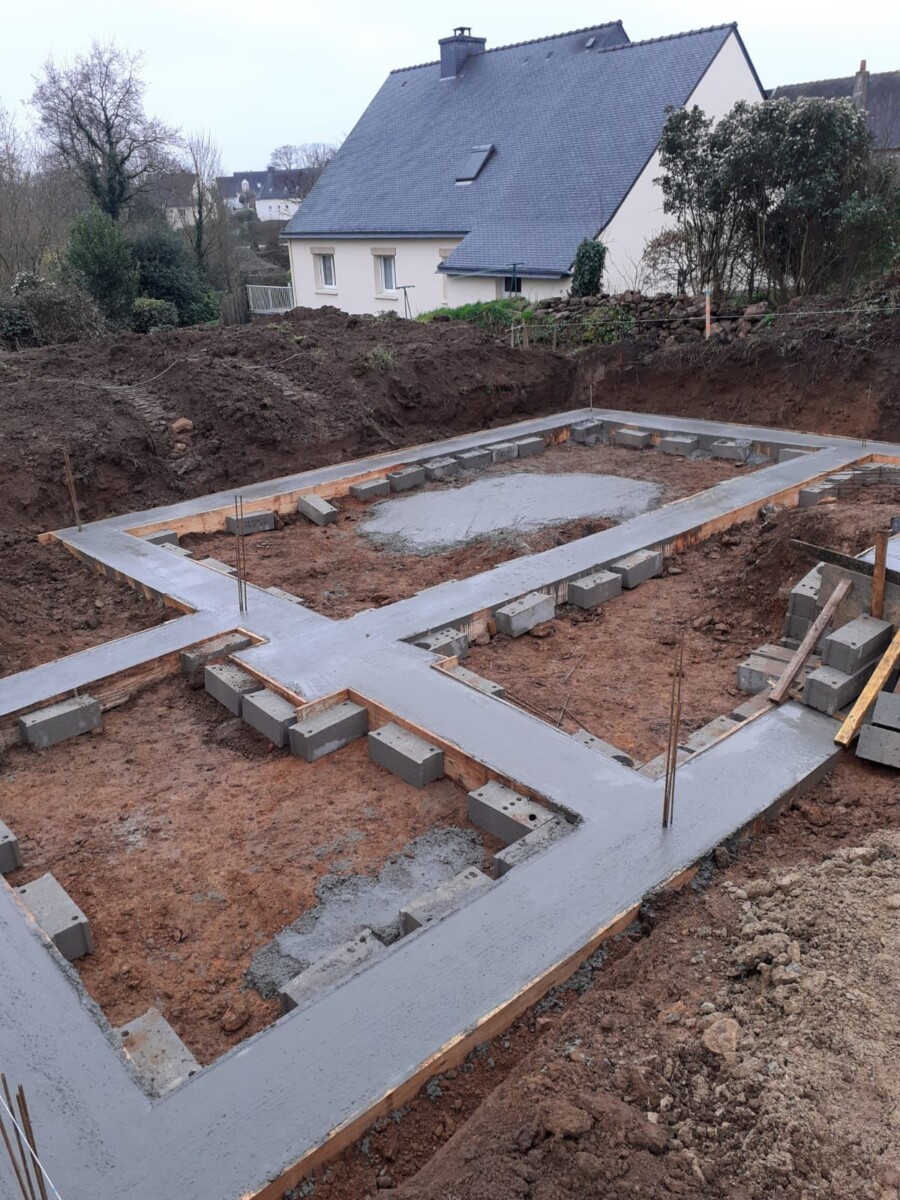

Cette dimension est très répandue pour les maisons individuelles, les petits bâtiments collectifs (R+1), les murs de soutènement de faible hauteur et les structures légères comme les abris de jardin en maçonnerie. Dans mon expérience, elle est aussi courante dans les projets de rénovation où l’on ne peut pas creuser trop profondément (présence de réseaux enterrés, nappe phréatique haute).
Applications courantes validées par le terrain
Sur un chantier à Annecy en 2024, nous avons utilisé des semelles 15×35 pour les fondations d’un petit immeuble de 6 logements, avec un sol graveleux portant à 0,18 MPa. Le ferraillage standard (6 HA8, cadres D5 tous les 40 cm) a permis de supporter les charges sans difficulté. Les murs en béton banché ont été coulés directement sur la semelle, avec un chaînage vertical assurant la continuité.
Un autre cas pratique : la pose de bardage métallique sur plots fondations. Les semelles 15×35 servent de longrines entre les plots, assurant une liaison rigide et évitant les déformations longitudinales. L’armature symétrique 15×35 est particulièrement adaptée quand le sol est hétérogène, car elle répartit mieux les charges. Je déconseille toutefois cette solution pour des portées supérieures à 3,5 mètres entre appuis.
Dans les zones non sismiques (zone 0), une semelle 15×35 peut même supporter un bardage lourd en béton préfabriqué, à condition de vérifier la résistance aux moments de flexion. Il faut alors passer à des diamètres de filants plus gros (HA10) et des cadres espacés de 20 cm.

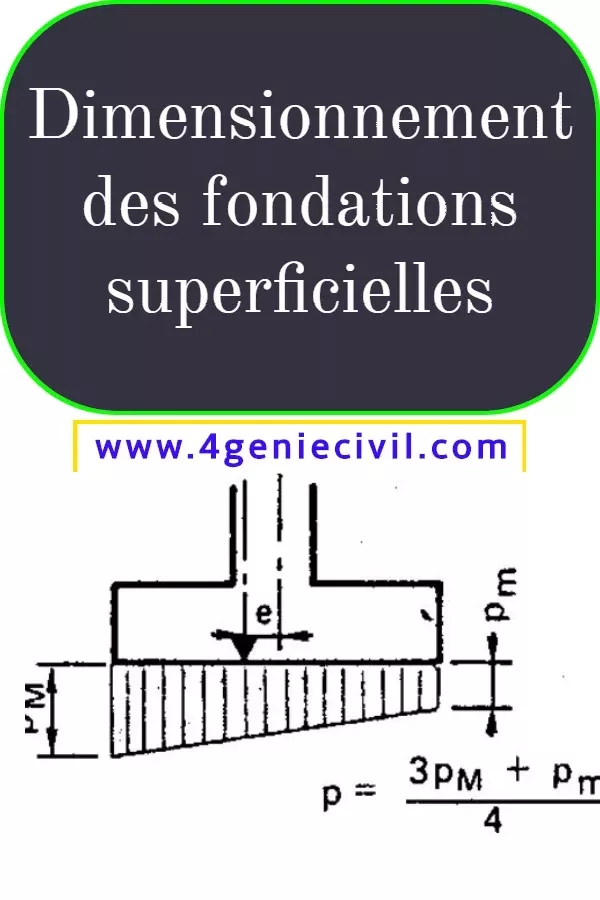

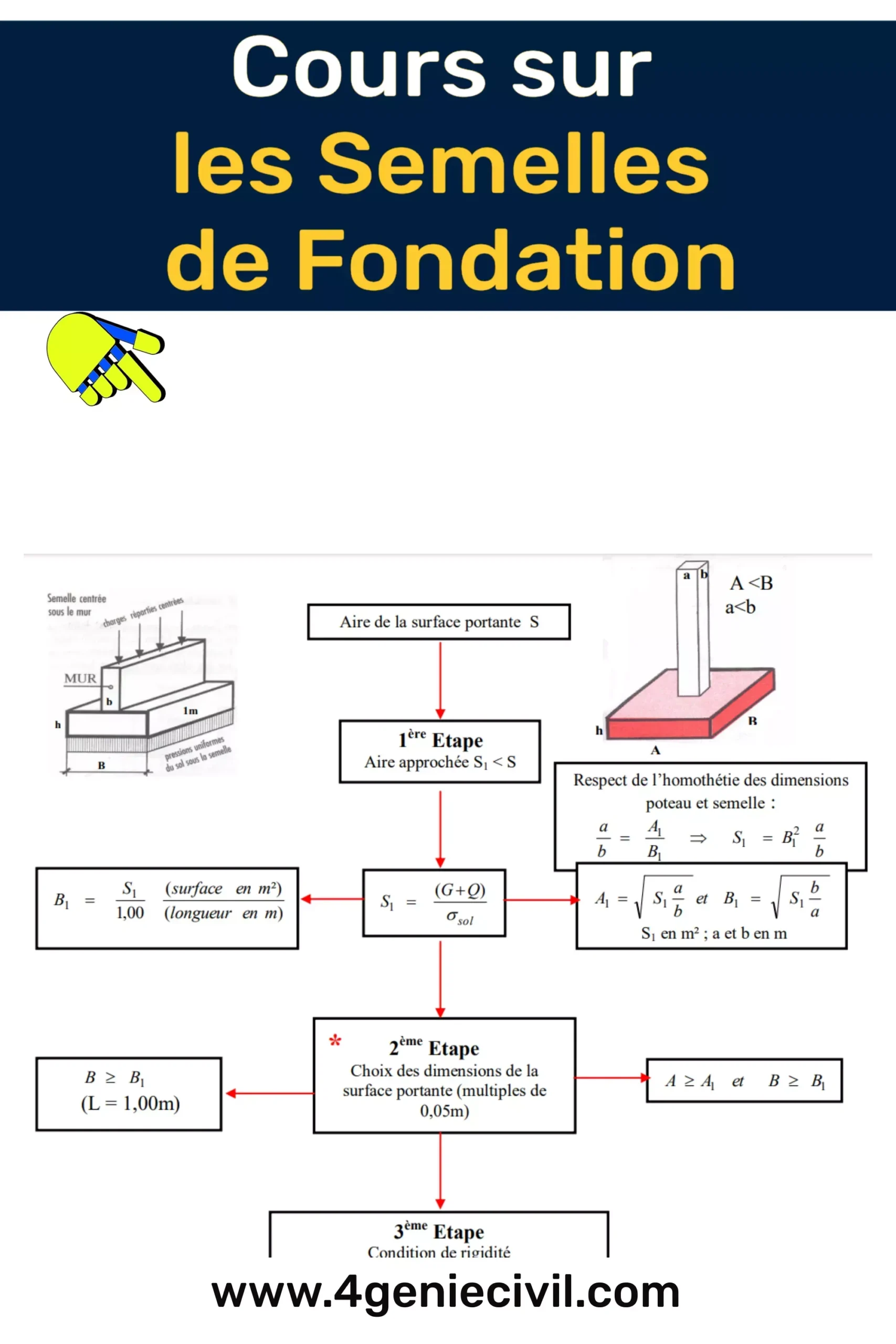

Comment dimensionner correctement une semelle 15×35 selon les charges et le sol ?

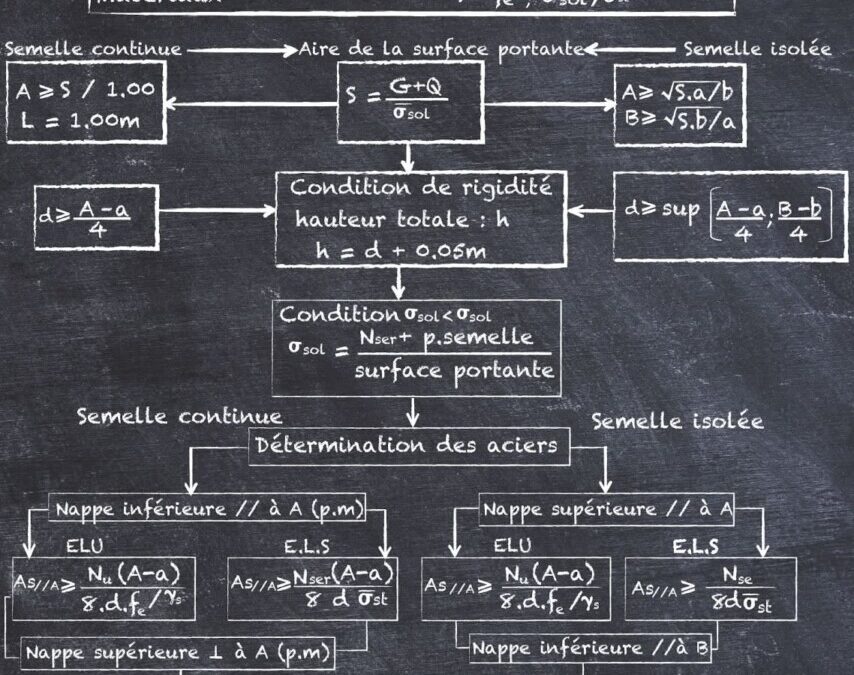

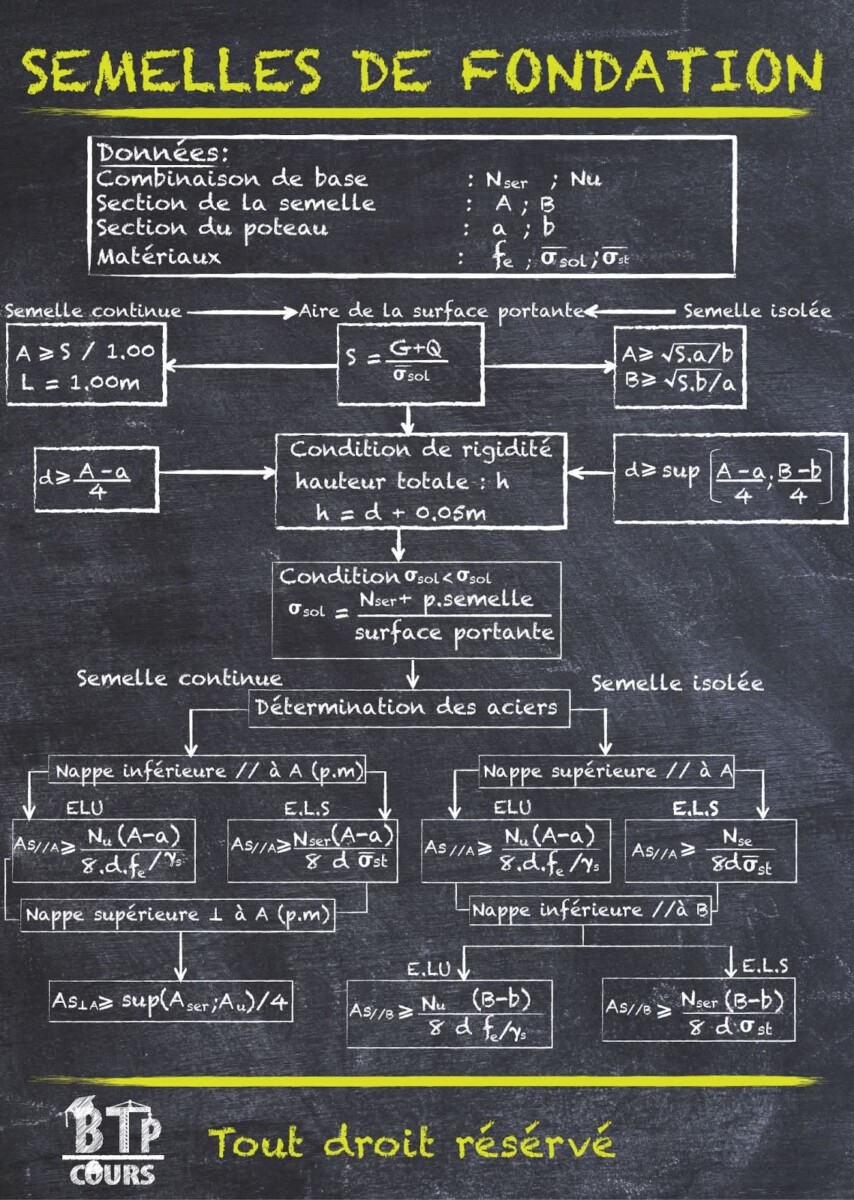

Le dimensionnement d’une semelle 15×35 ne se fait pas à l’aveugle. Il repose sur trois paramètres : la charge totale descendante (poids propre + charges variables + accidentelles), la contrainte admissible du sol, et la résistance du béton armé. Une méthode simplifiée consiste à calculer la surface nécessaire : Surface = Charge totale / Pression admissible. Pour une charge de 80 kN par mètre linéaire (maison individuelle) et un sol à 0,15 MPa, la largeur minimale est de 80 000 / (150 000 × 1 m) = 0,53 m. On est loin du 35 cm, me direz-vous. Sauf qu’une semelle filante ne travaille pas seule : elle est associée à un mur qui redistribue les charges.
Calculateur de largeur minimale d’une semelle filante
Calculez la largeur minimale d’une semelle filante à partir de la charge linéaire et de la contrainte admissible du sol.
Formule utilisée : Bmin = Q / σadm
Où Q est la charge linéaire en kN/m et σadm la contrainte admissible du sol en kPa (kN/m²).
Résultat indicatif – à valider par un ingénieur géotechnicien.
En réalité, une semelle 15×35 peut recevoir une charge linéaire de l’ordre de 50 kN/m (béton C25/30, acier 500 MPa) si le sol est bon. Pour les charges supérieures, on passe à une semelle 20×40 ou on double la largeur. J’ai déjà utilisé une semelle 15×35 doublée (deux barres côte à côte) pour un mur de refend porteur, avec une armature spécifique (6 HA10, cadres D6 tous les 20 cm). Cela demande une étude précise, car les contraintes de cisaillement augmentent.
Méthodes de calcul et outils disponibles
Pour les projets courants, j’utilise un tableur avec les formules des Eurocodes (EN 1997-1 et EN 1992-1-1). On y intègre le rapport d’étude géotechnique, la hauteur de semelle, l’enrobage (3 cm minimum pour les aciers en fondation). La largeur doit être au moins égale à la largeur du mur plus 2×l’enrobage + 2×diamètre des cadres. Pour un mur de 20 cm d’épaisseur, la largeur minimale de semelle est de 20 + 6 + 1,2 = 27,2 cm. Donc 35 cm laisse une marge confortable.
Les logiciels de calcul de structure (Robot, ETABS) permettent d’affiner, mais pour une semelle filante 15×35, un calcul manuel est souvent suffisant, à condition de vérifier les trois états limites : résistance du sol (ELS), résistance de la semelle (ELU) et ouverture des fissures.
Les armatures standard pour semelle 15×35 : quel choix pour quelle zone sismique ?
Il existe plusieurs références d’armature préfabriquée pour semelle 15×35, classées par type de zone sismique. La gamme LG7 d’Arméton, par exemple, est conçue pour les zones 1 et 2 : 6 filants HA7, cadres D5 espacés de 40 cm, longueur 6 mètres. La version LG8, elle, est destinée aux zones 1, 2 et 3 : 6 filants HA8, cadres D5 espacés de 20 cm. La différence d’espacement n’est pas anodine : plus les cadres sont rapprochés, plus la ductilité de l’armature est élevée, ce qui est nécessaire en cas de séisme.
| Type d’armature | Filants (diamètre) | Cadres | Espacement cadres | Zone sismique |
|---|---|---|---|---|
| LG7 Arméton | 6 HA7 | D5 | 40 cm | 1 et 2 |
| LG8 Arméton | 6 HA8 | D5 | 20 cm | 1, 2 et 3 |
| Réf. Bricomarché | 6 HA8 | D5 | 40 cm | 0 et 1 |
| Réf. Chausson | 6 HA10 | D6 | 20 cm | 2 et 3 |
Je recommande de choisir systématiquement une armature avec cadres à 20 cm, même en zone faible, car elle offre une meilleure résistance aux efforts de traction transversaux et simplifie la mise en œuvre. Le surcoût est minime (environ 8 % en plus) par rapport à la sécurité gagnée.
Particularités de mise en œuvre
Lors de la pose, il faut veiller à l’enrobage : des cales en plastique doivent maintenir l’armature à 3 cm du fond et des bords de la fouille. Un espacement insuffisant entraîne une corrosion prématurée des aciers. Sur un chantier à Saint-Étienne, j’ai vu des semelles 15×35 posées directement sur le fond de fouille sans cales : les aciers étaient en contact avec le sol. Le béton a vite été contaminé par les sulfates. Résultat : reprise des fondations moins de cinq ans après.
- Vérifier le type d’armature (LG7 ou LG8) avant commande
- Prévoir des cales d’enrobage (3 cm minimum pour fondations en milieu agressif)
- Assurer un maintien rigide des cadres pendant le coulage (vibrateur à éviter trop près)
- Contrôler l’espacement des cadres après la pose (tolérance ±1 cm)
- Laisser un recouvrement suffisant aux extrémités (40 diamètres pour les filants en attente)
Quelles limites et alternatives pour la semelle 15×35 ?
La semelle 15×35 a ses limites, et il faut savoir les reconnaître pour ne pas compromettre la stabilité d’un ouvrage. D’après mon expérience, cette dimension est inadaptée dans quatre cas courants :
Sol trop mou ou hétérogène
Si la capacité portante du sol est inférieure à 0,10 MPa, la surface de la semelle devient insuffisante pour répartir les charges. La solution est alors d’élargir la semelle (20×50 ou plus) ou de passer à un radier général. J’ai déjà vu une semelle 15×35 posée sur un remblai argileux : après deux tassements différentiels de 6 cm, le mur s’est fissuré en façade. Il a fallu injecter des résines expansives pour stabiliser le sol, une opération coûteuse (environ 8 000 € pour une maison de 90 m²).
Charges élevées ou bâtiments hauts

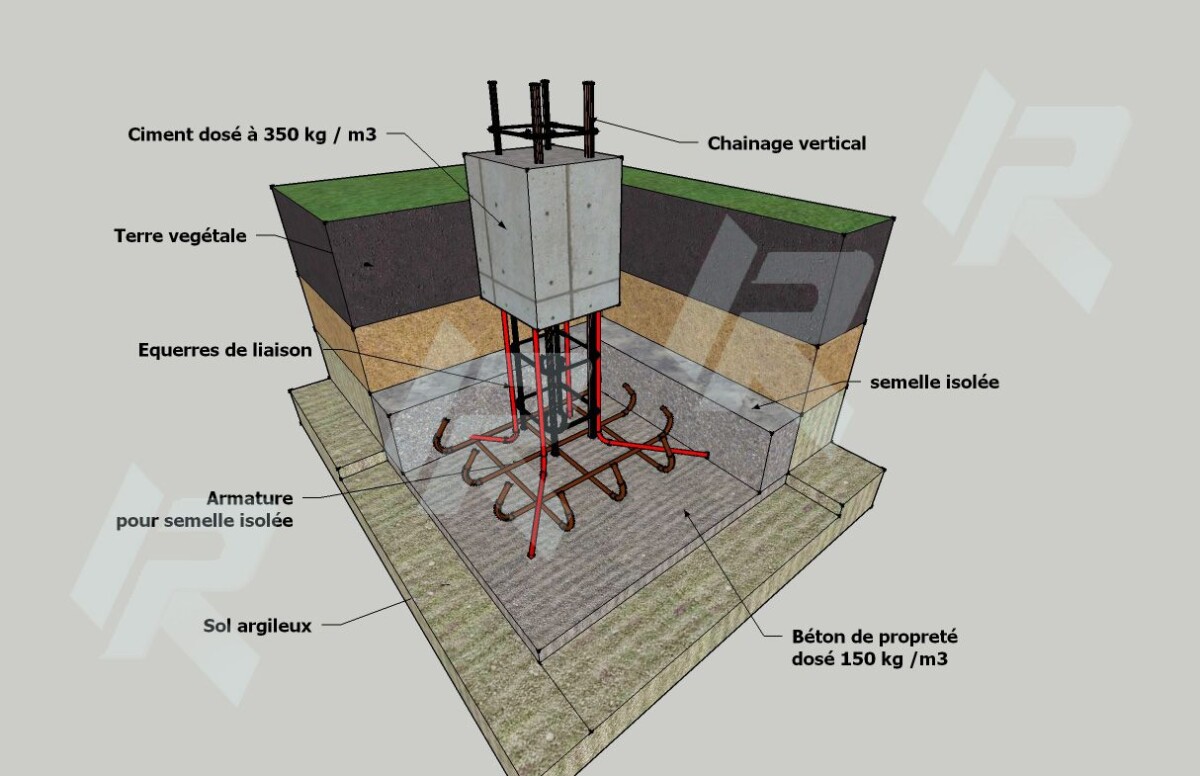

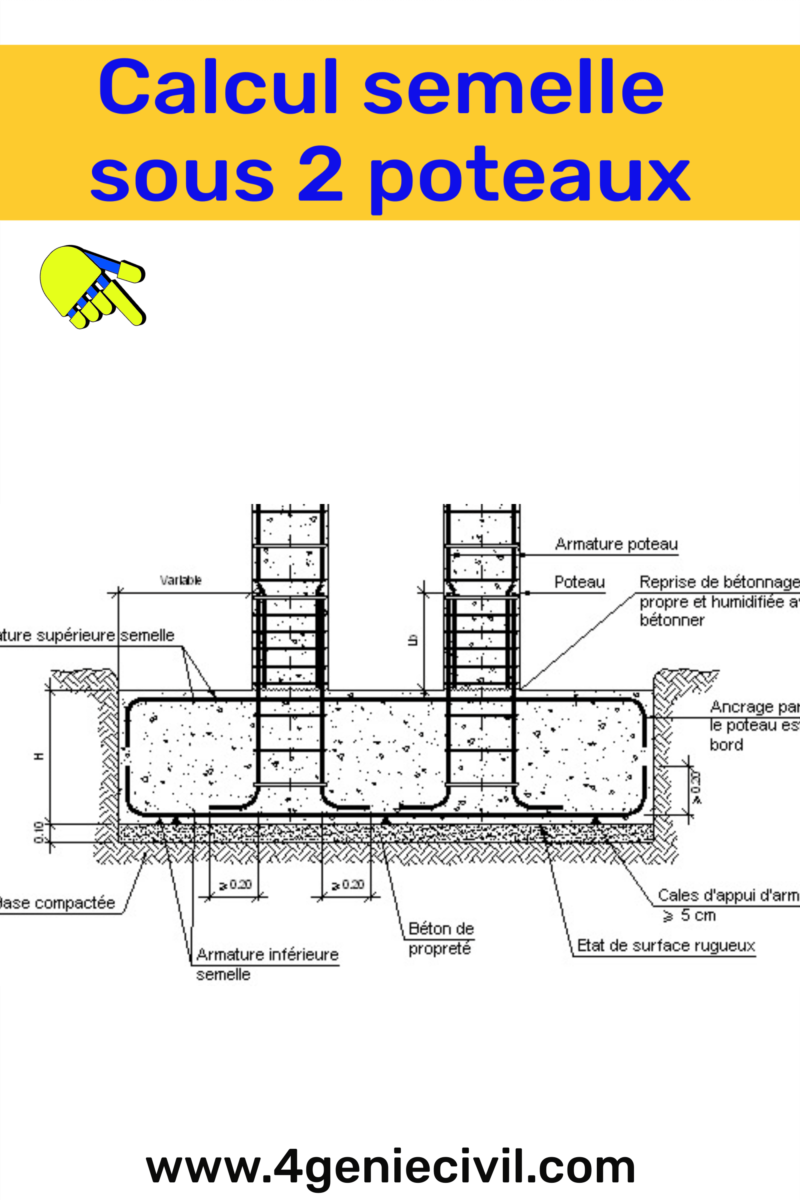

Pour un R+3 ou plus, ou pour des structures en béton armé lourdes, la semelle 15×35 ne suffit pas. Les contraintes de cisaillement deviennent trop fortes au droit du mur. On passe alors à une semelle de 20 cm de haut au minimum. Je déconseille également l’utilisation de cette dimension pour des poteaux isolés ; dans ce cas, une semelle carrée ou circulaire est préférable.
Présence d’une nappe phréatique
Si l’eau est proche du fond de fouille, la hauteur de 15 cm n’offre pas assez de résistance à la poussée hydrostatique. Il faut soit augmenter la hauteur de la semelle, soit prévoir un drainage périphérique efficace. Sur un chantier près du Rhône, nous avons dû adopter une semelle 20×40 avec armature renforcée pour résister à la sous-pression.
Dans tous les cas, un rapport géotechnique (G12 selon la norme NF P94-500) est indispensable avant de dimensionner une fondation, même pour une petite construction. Le coût de l’étude (1 500 à 3 000 €) est négligeable face aux risques structurels.
Peut-on utiliser une semelle 15×35 pour un mur de soutènement de 2 mètres de haut ?
Oui, à condition que le sol soit portant et que les charges de poussée soient bien calculées. La hauteur de 15 cm est suffisante si le mur est armé et que la semelle est correctement ferraillée (filants HA8 minimum). Pour une hauteur supérieure à 2 mètres, je recommande une semelle de 20 cm de haut.
Quelle est la différence entre une semelle 15×35 LG7 et LG8 ?
La LG7 a des cadres espacés de 40 cm et des filants en HA7, adaptée aux zones sismiques 1 et 2. La LG8 a des cadres tous les 20 cm et des filants en HA8, utilisable en zone 3 également. La LG8 offre une meilleure ductilité et une plus grande résistance aux efforts transversaux.
Faut-il doubler la semelle si le mur est très large ?
Non, on double la largeur de la semelle ou on passe à une dimension supérieure (20×50). Doubler en empilant deux semelles 15×35 n’est pas une bonne pratique : il faut une armature continue avec des aciers de couture. Mieux vaut une semelle unique de 20×50.
Quelle est la longueur standard d’une armature 15×35 ?
La longueur standard est de 6 mètres. Pour des longueurs supérieures, il faut prévoir des recouvrements de 40 diamètres pour les filants (ex. : 40 × 10 mm = 40 cm pour du HA10). On peut aussi commander des longueurs spéciales auprès de fournisseurs.
Peut-on poser une semelle 15×35 sur un lit de sable ?
Oui, si le sol est bien drainé et que la capacité portante est suffisante (sable compacté à 0,15 MPa). Il faut prévoir un géotextile de séparation et une couche de gravier drainant de 15 cm minimum sous la semelle. Éviter les sables fins non compactés.
Je suis ingénieur en construction spécialisée en structures métalliques, travaillant à Lyon depuis plus de 10 ans. Je me concentre principalement sur l’application des normes de construction en zones sismiques, un domaine crucial pour assurer la sécurité des infrastructures.
