L’armature d’une fondation sur semelle est le squelette qui donne toute sa résistance à vos fondations. Sans un ferraillage correctement conçu et positionné, le béton seul ne pourrait pas supporter les charges d’un bâtiment, surtout sur des sols hétérogènes ou en zone sismique. Depuis mon bureau à Lyon, j’ai vu trop de chantiers où un mauvais placement des aciers a conduit à des désordres structurels coûteux à réparer. Cet article détaille le rôle précis de chaque composant d’armature, les règles de dimensionnement issues de l’expérience et les pièges à éviter lors de la mise en œuvre.
Quel est le rôle exact de l’armature dans une semelle filante ?
Le béton est très résistant en compression, mais quasiment nul en traction. Lorsque le sol se tasse sous le poids du mur, la semelle ferraillage fondation a tendance à fléchir : la partie inférieure est tendue et la partie supérieure comprimée. C’est l’armature qui reprend ces efforts de traction. Sans elle, le béton fissurerait immédiatement et la fondation perdrait toute portance. J’ai constaté sur un chantier à Villeurbanne en 2023 que l’oubli des aciers de répartition avait provoqué des fissures longitudinales dès la première année.

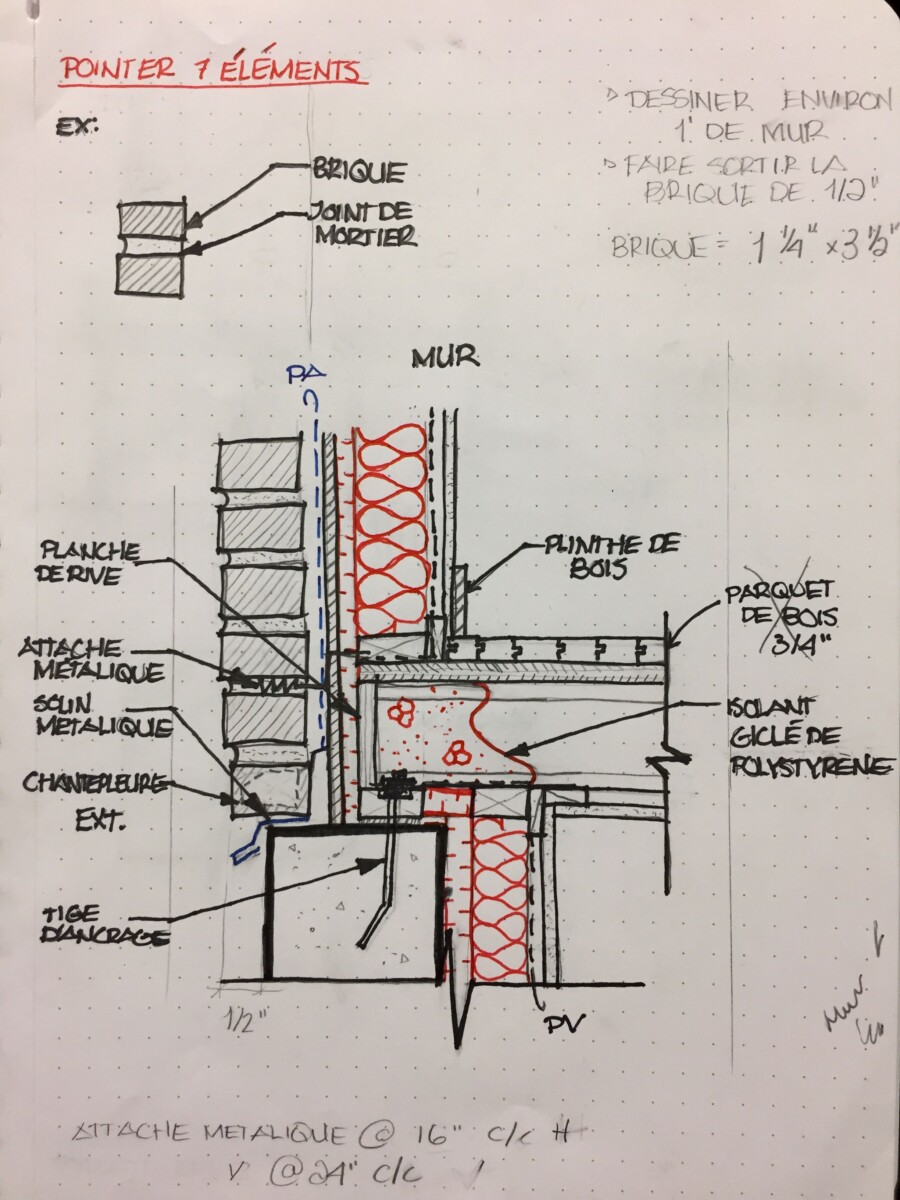

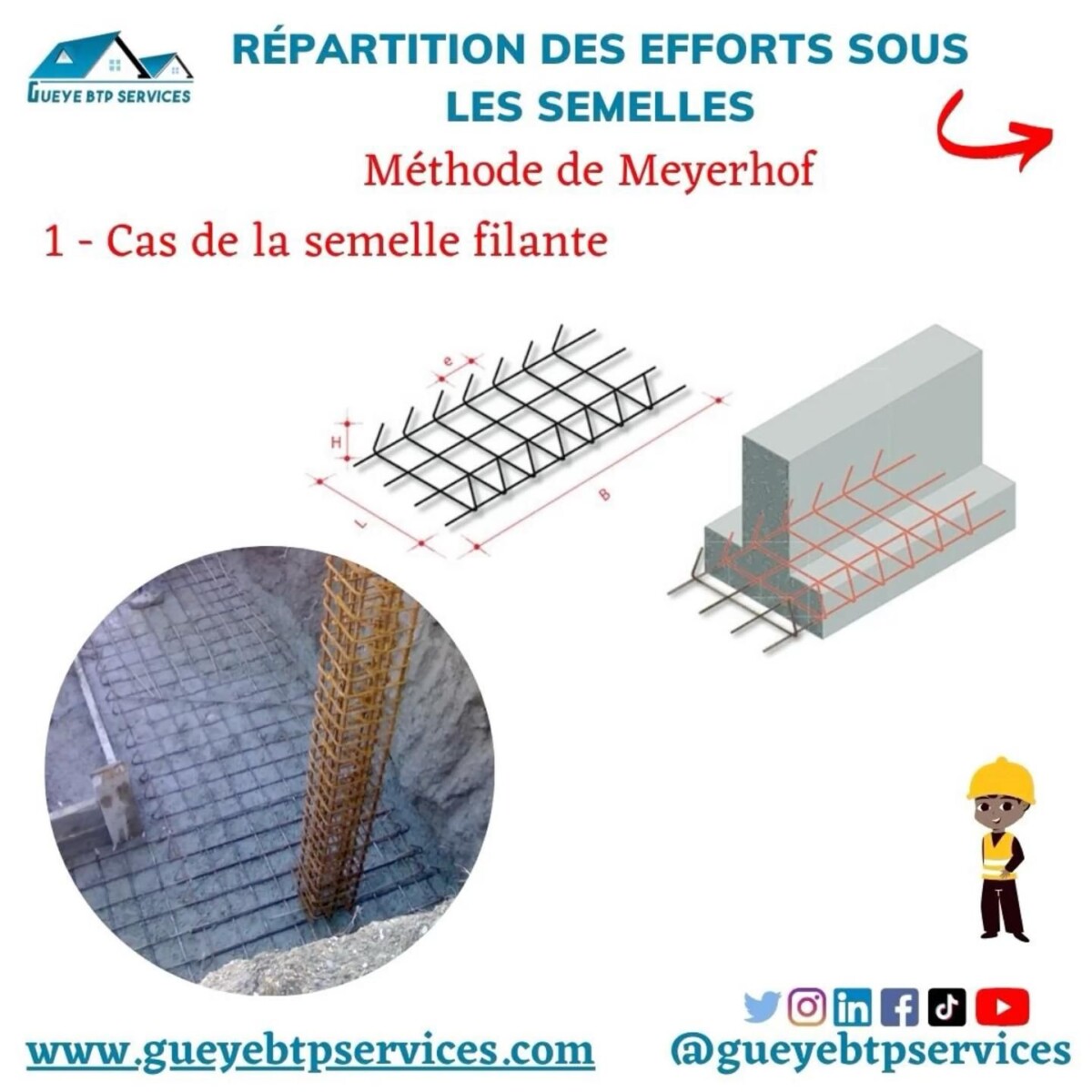

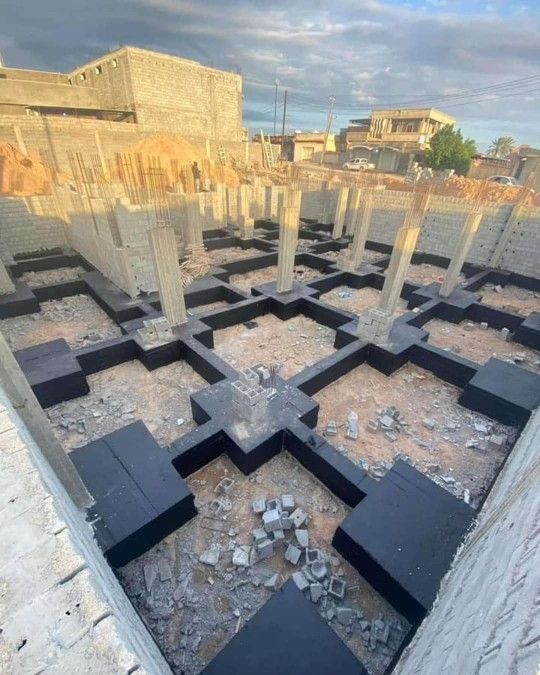

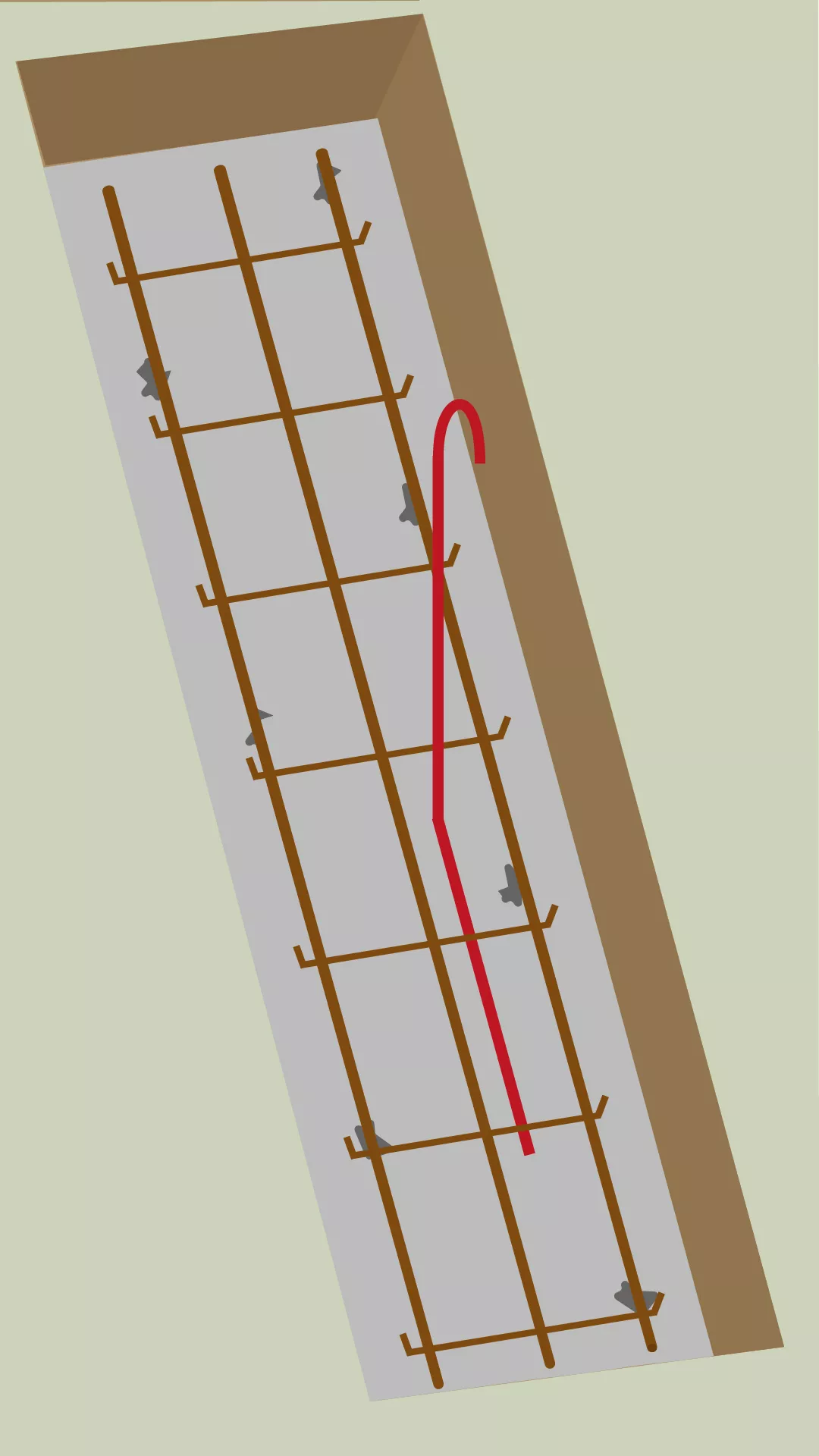

Les armatures d’une semelle filante se composent généralement de deux lits : les filants (aciers longitudinaux) placés dans le sens de la semelle, et les cadres ou épingles (aciers transversaux) qui maintiennent l’écartement et reprennent les efforts de cisaillement. Dans le commerce, on trouve des armatures préfabriquées comme la S35310 d’Arméton (3 filants HA10 avec épingles transversales soudées) ou la FR68 de Fimurex (6 filants HA8). Ces produits prêts à l’emploi évitent les erreurs de positionnement sur le chantier. Le diamètre minimal couramment utilisé est 8 mm, mais pour des charges importantes, on monte jusqu’à 12 ou 14 mm.
Les armatures longitudinales : le rôle des filants

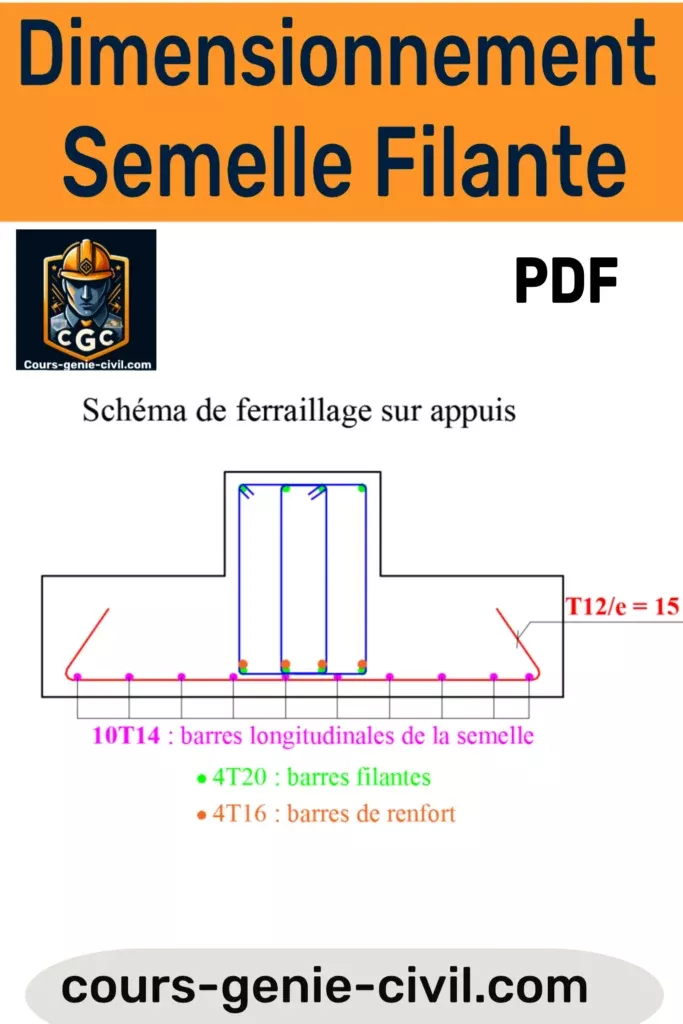

Les filants sont les barres qui courent sur toute la longueur de la semelle. Ils sont placés dans la zone tendue, c’est-à-dire en partie inférieure pour une semelle isolée. Le nombre de filants dépend de la largeur de la semelle : pour une largeur de 40 cm, on place généralement 3 à 4 barres ; pour 60 cm, on passe à 5 ou 6 barres. La distance entre chaque filant ne doit pas dépasser 33 cm pour garantir une répartition homogène des efforts. Dans les zones sismiques, le diamètre minimal est porté à 10 mm et l’espacement réduit à 25 cm, comme le prévoit l’Eurocode 8.
L’expérience montre que des filants trop petits (6 mm par exemple) se déforment lors du coulage si le béton est déversé trop violemment. Je recommande toujours un diamètre d’au moins 8 mm, même pour des petites constructions. La nuance d’acier est aussi importante : le B500B (limite élastique 500 MPa) est le standard en France. Attention aux armatures de récupération : leur état de surface et leur ductilité sont rarement conformes.
Comment dimensionner l’armature d’une semelle filante en fonction du sol ?

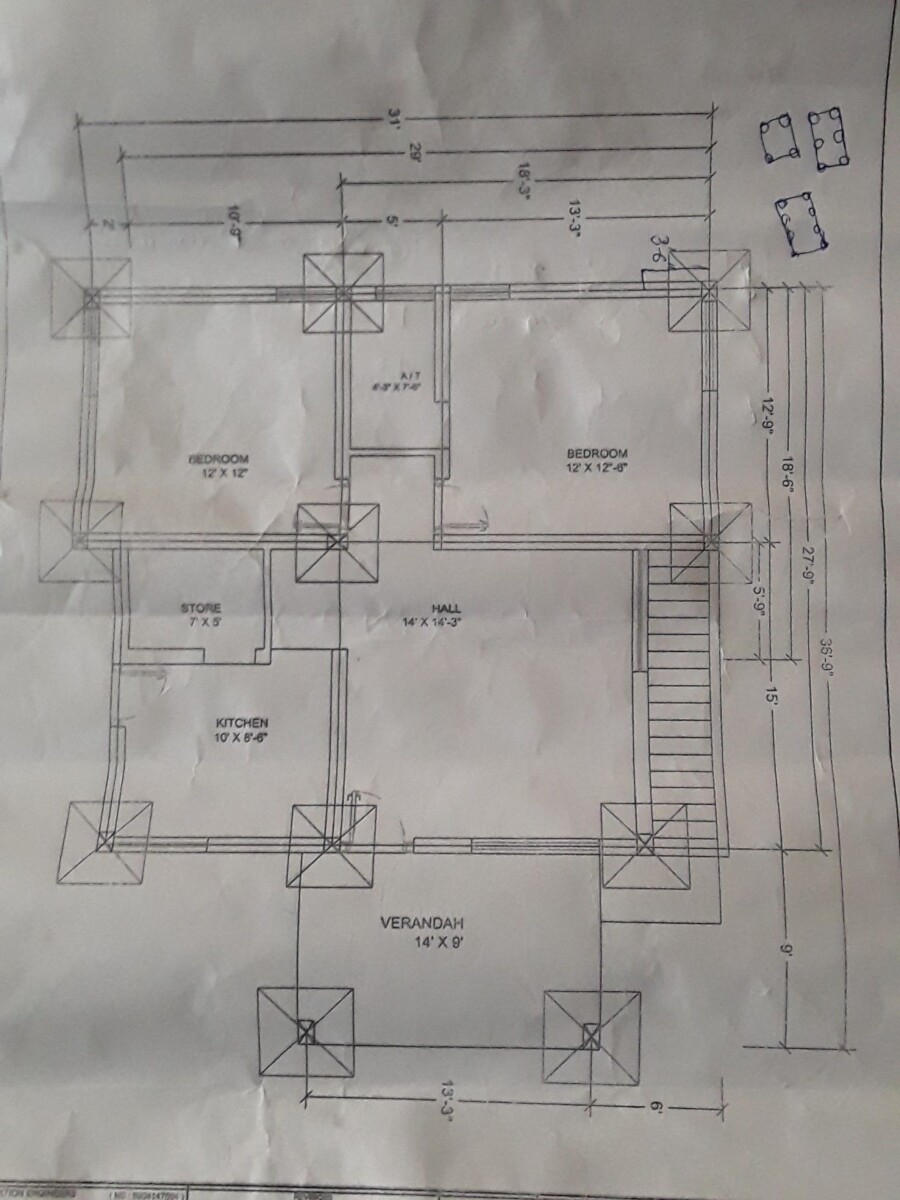

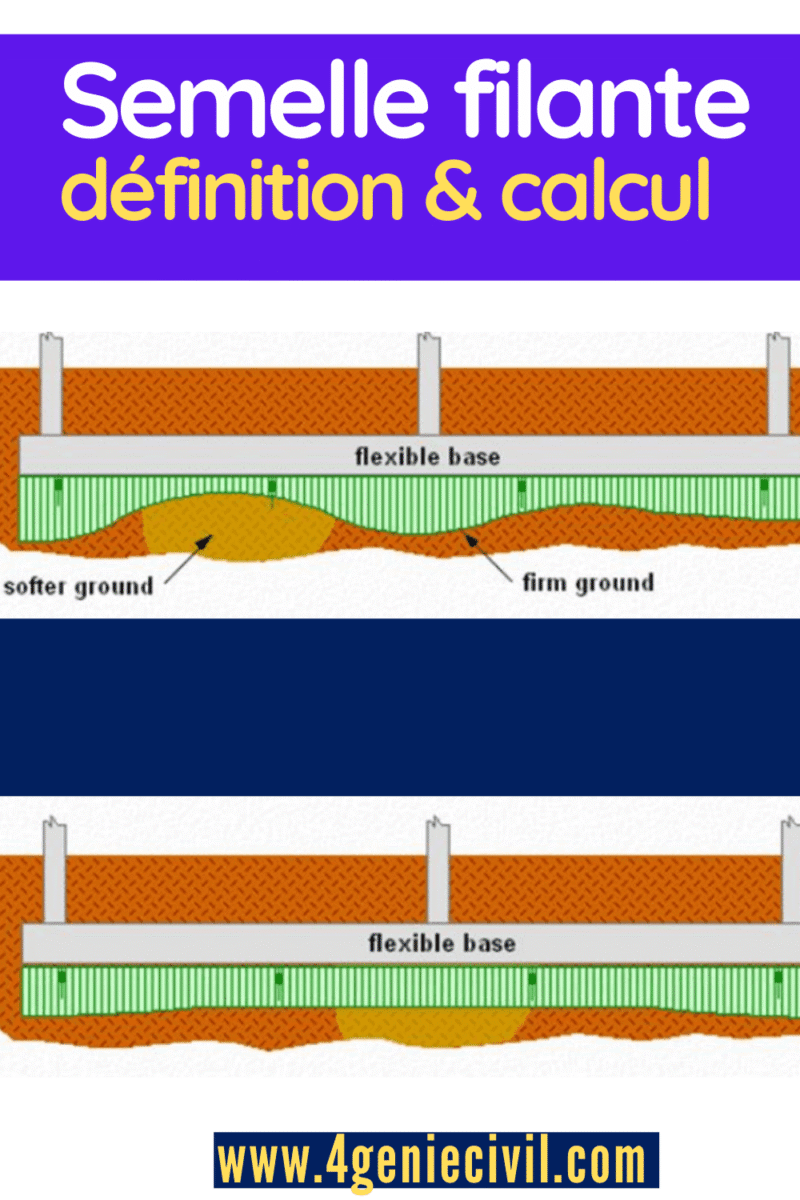

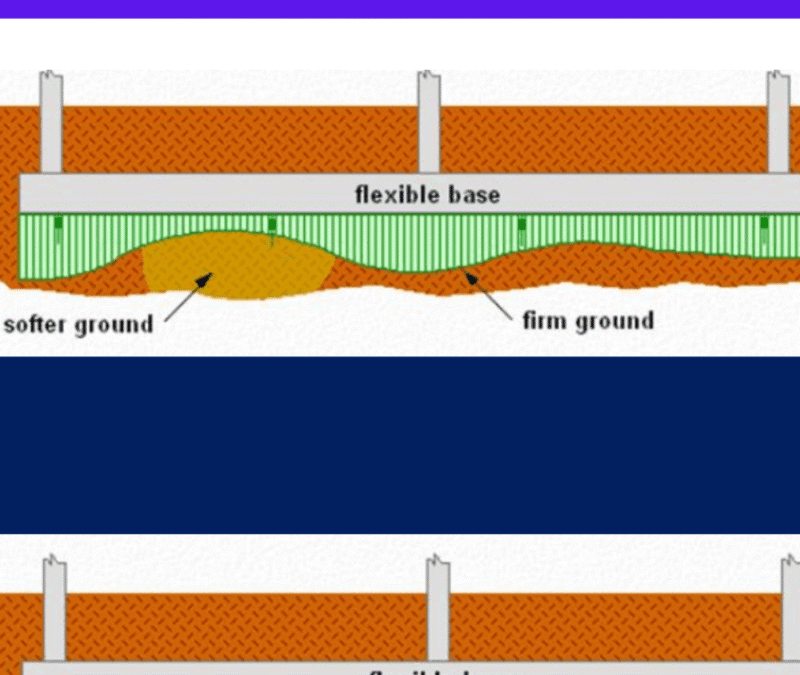

Le dimensionnement de l’armature suit une logique mécanique simple : plus le sol est mou, plus la semelle doit être large et plus l’armature doit être conséquente. La première chose à faire est de déterminer la contrainte admissible du sol via une étude géotechnique. Pour un sol de type argileux à Lyon (portance autour de 0,8 MPa), une semelle de 50 cm de large avec 4 filants HA10 suffit pour un mur de 20 cm d’épaisseur. Sur un sol graveleux (1,5 MPa), on peut réduire la largeur à 40 cm.

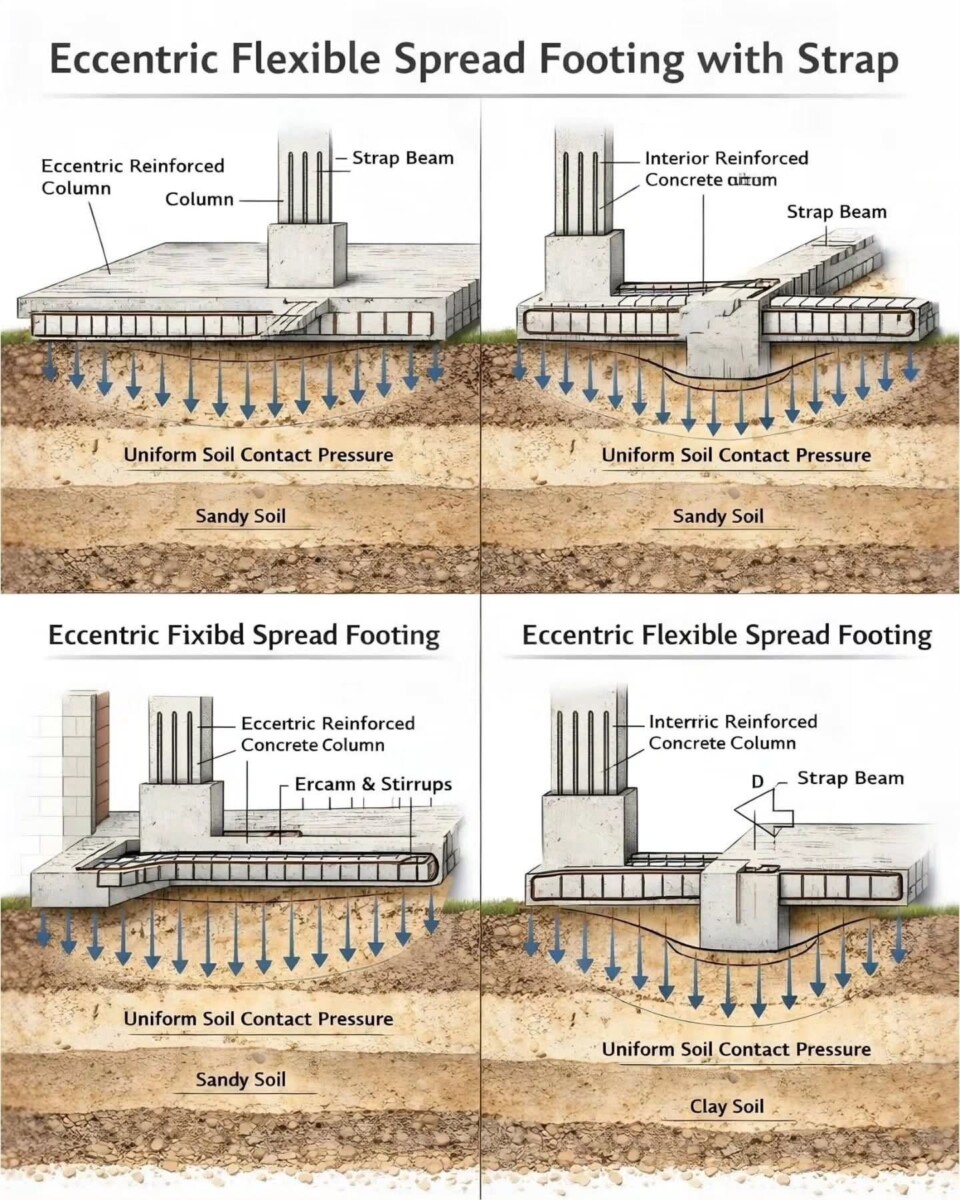

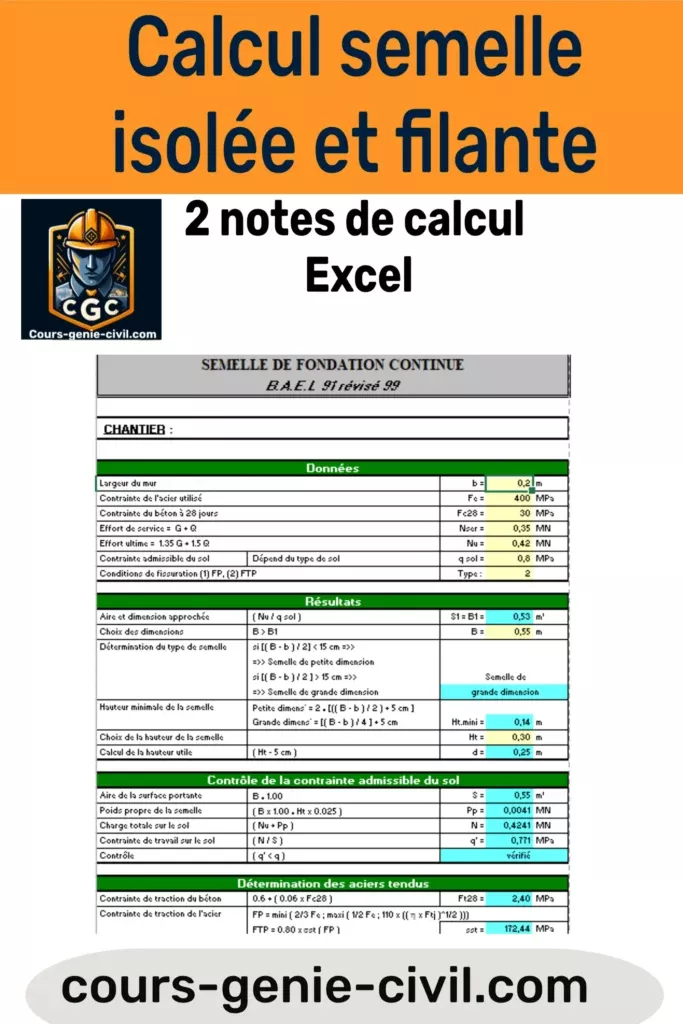

Le calcul de la section d’acier nécessaire suit la règle As ≥ 0,15 % de la section de béton, mais ce ratio monte à 0,25 % en zone sismique. Par exemple, pour une semelle de 50 cm de large sur 25 cm de hauteur, la section de béton est de 1250 cm². La section d’acier minimale est donc de 1,875 cm², soit l’équivalent de 4 HA8 (section 2,01 cm²). En pratique, je dimensionne toujours avec un coefficient de sécurité de 1,3 pour tenir compte des imperfections de mise en œuvre.
Les épingles ou cadres transversaux : un élément souvent négligé
Ces aciers perpendiculaires aux filants empêchent l’écartement des barres longitudinales et reprennent les efforts tranchants. Leur espacement ne doit pas dépasser 30 cm, et encore moins dans les zones où la charge est concentrée (près des poteaux). Sur un chantier à Grenoble, j’ai observé des épingles espacées de 50 cm : le béton s’est fissuré en diagonale sous l’effet du cisaillement après deux hivers rigoureux. La reprise a coûté 15 000 € de plus que le ferraillage correct initial.
Le diamètre des épingles est généralement de 6 ou 8 mm. Leur forme en U ou en cadre dépend de la hauteur de la semelle. Pour des hauteurs inférieures à 25 cm, des épingles droites suffisent ; au-delà, il faut des cadres fermés pour éviter le flambement des filants. Les armatures préfabriquées du commerce intègrent ces épingles soudées, ce qui garantit un espacement constant et une meilleure tenue lors du coulage.
Mise en œuvre de l’armature semelle filante : les étapes qui font la différence

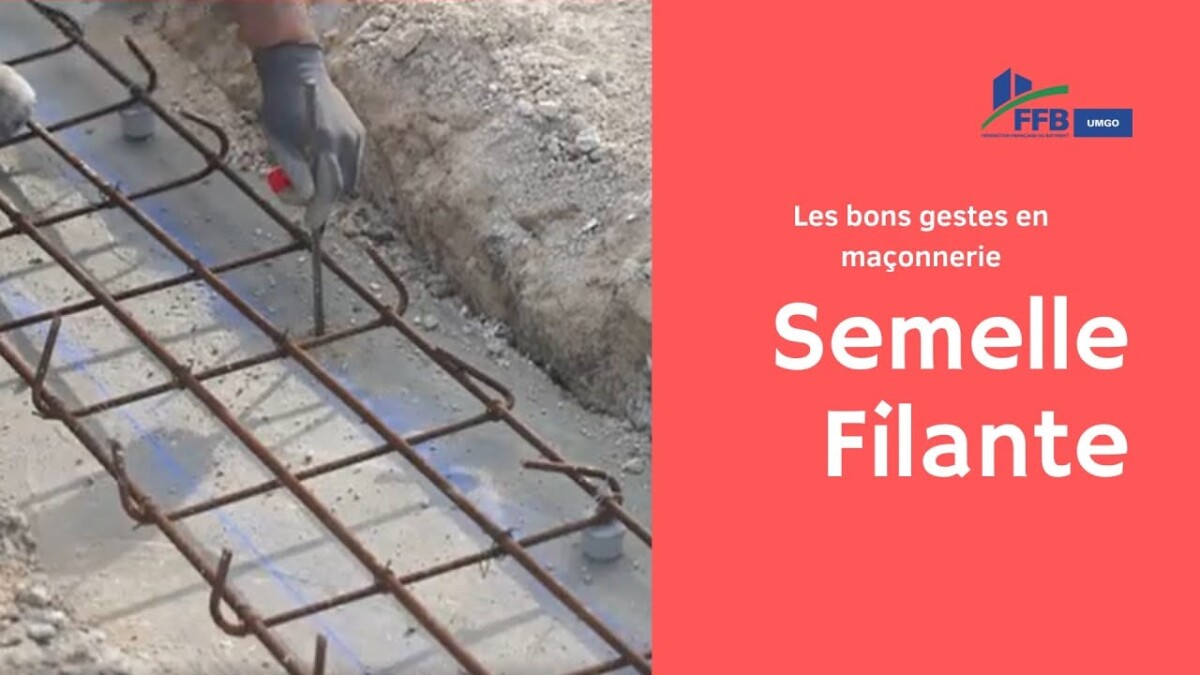

La pose des armatures commence par la préparation du fond de fouille. Il doit être propre, nivelé et débarrassé de toute pierre pointue qui pourrait percer le béton d’enrobage. Je fais toujours poser des calles en béton (ou des « briques » en plastique) pour surélever les filants de 4 à 5 cm, garantissant ainsi l’enrobage minimal de 3 cm (porté à 5 cm en terrain agressif). Sans ces calles, les barres reposent directement sur le sol et la protection contre la corrosion est compromise.
Le ligaturage des armatures doit être réalisé avec du fil de fer recuit. Un point de ligature tous les 50 cm sur les filants, et à chaque intersection pour les épingles. Les armatures du commerce sont souvent livrées soudées par points, ce qui accélère la pose. Cependant, vérifiez que les soudures n’ont pas réduit la section des barres (perte de résistance). Sur un projet à Annecy, l’entreprise a utilisé des soudures mal réalisées : trois barres ont cassé lors du coulage, causant un arrêt de chantier de deux jours.

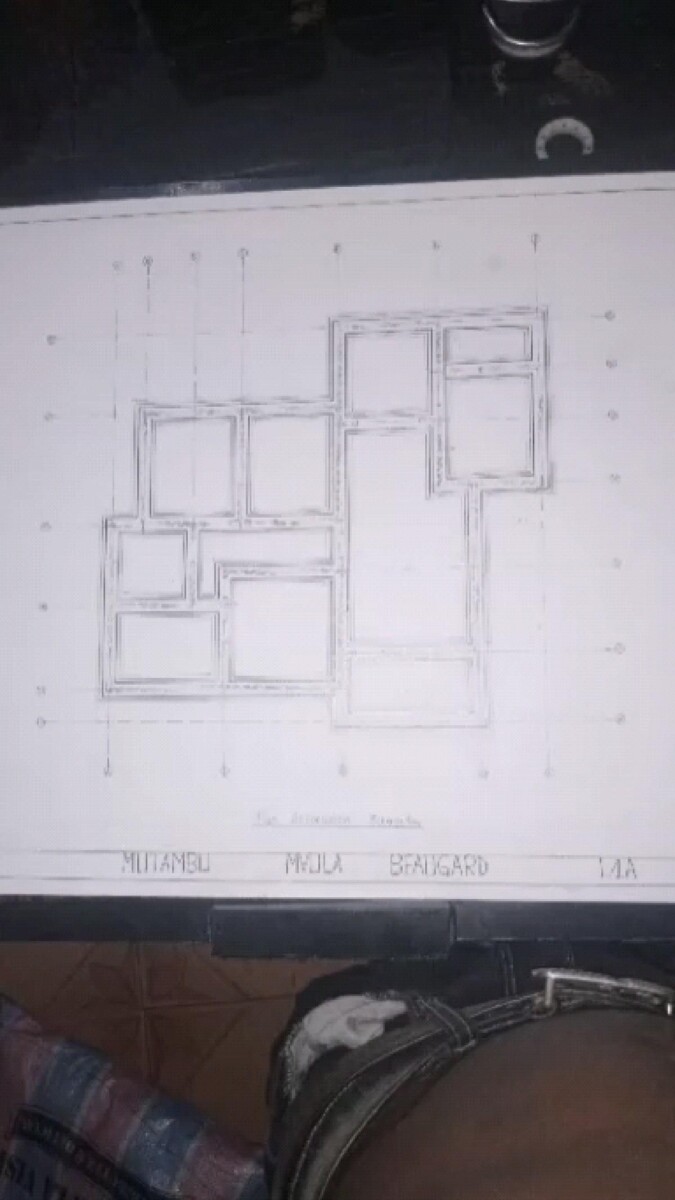

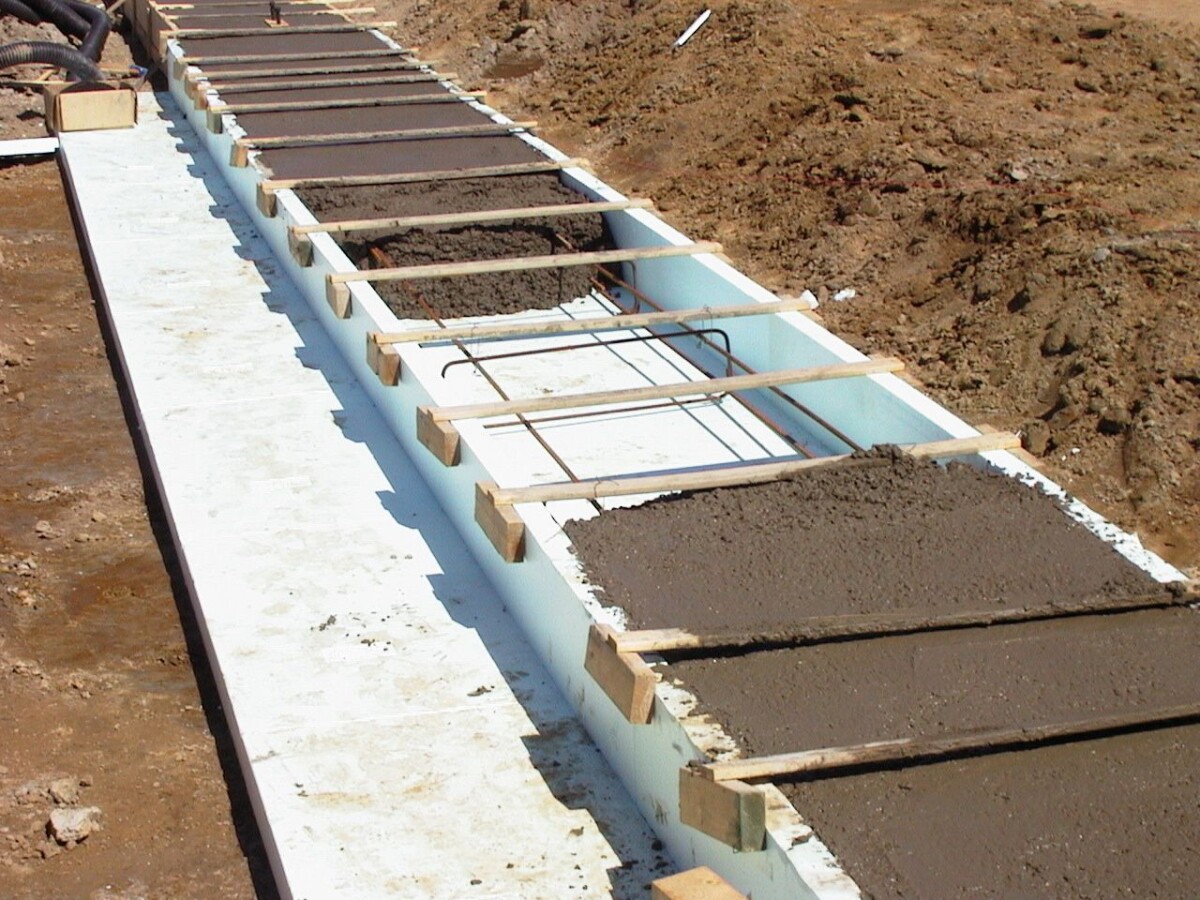

Le contrôle final avant coulage consiste à vérifier l’écartement des filants, l’espacement des épingles et la distance aux bords de la fouille. Un mètre ruban et une bonne lampe torche suffisent. Je prends systématiquement des photos pour la traçabilité. Une fois le béton coulé, on ne peut plus rien corriger.
Tableau comparateur des armatures de semelle filante
Armature standard vs renforcée
| Critère | Standard | Renforcée | Recommandé |
|---|
Cliquez pour voir quelle armature est conseillée pour chaque critère.
Les erreurs fréquentes dans le ferraillage des semelles filantes
La première erreur que je rencontre est l’utilisation d’armatures trop courtes. Les filants doivent dépasser de chaque côté de la semelle d’au moins 10 cm pour assurer l’ancrage. Sur un chantier à Lyon, des barres arrêtées net à l’extrémité de la semelle ont provoqué un déchaussement des armatures sous l’effet des variations thermiques. La solution : prévoir des chandelles (retours d’équerre) aux extrémités.
Deuxième erreur : confondre armature de semelle et armature de mur porteur. Les aciers verticaux du mur doivent être ancrés dans la semelle, mais ils ne remplacent pas les filants de la semelle elle-même. J’ai vu des maçons placer directement les aciers du mur sans ferraillage de semelle : la fondation a tourné comme une balançoire après quelques mois. Il faut respecter la conception : la semelle a son propre ferraillage indépendant.
Troisième erreur : négliger les joints de dilatation. Dans les semelles de plus de 20 m de long, des joints doivent être prévus tous les 15 à 20 m pour éviter les fissures de retrait. Les armatures sont interrompues au niveau du joint et reprises de chaque côté. Sur un bâtiment industriel à Saint-Étienne (longueur 40 m), l’absence de joint a provoqué une fissure traversante qui a nécessité des injections de résine coûteuses.
| Type d’erreur | Conséquence fréquente | Solution préventive |
|---|---|---|
| Armatures trop courtes | Ancrage insuffisant, déchaussement | Prévoir 10 cm de dépassement + chandelles |
| Oubli des calles d’enrobage | Corrosion prématurée, fissuration | Poser des calles tous les 50 cm |
| Espacement irrégulier des épingles | Fissures de cisaillement | Utiliser des armatures préfabriquées |
| Absence de joint de dilatation | Fissures de retrait longitudinales | Joints tous les 15-20 m |
L’armature semelle filante dans les cas particuliers : sols argileux et zones sismiques
Sur les sols argileux, le problème est le gonflement et le retrait selon la teneur en eau. La semelle doit être plus large (souvent 60 cm) et l’armature plus dense pour résister aux forces de soulèvement. Les filants doivent être ancrés solidement dans le béton avec des crochets à 90°. Je recommande l’utilisation d’un treillis soudé en partie supérieure en complément des filants inférieurs, pour reprendre les moments fléchissants inverses.
En zone sismique, les exigences de l’Eurocode 8 s’appliquent. le diamètre minimal des filants passe à 10 mm, l’espacement des épingles est réduit à 20 cm dans les zones critiques (près des angles), et un acier de ductilité spéciale (classe B ou C) est obligatoire. Les armatures doivent être continûment ligaturées sur toute la longueur, avec des recouvrements de 50 diamètres minimum. J’ai participé à un projet de logements à Grenoble (zone 4) où des armatures préfabriquées certifiées sismiques ont été utilisées, avec un contrôle par scan radar après coulage pour vérifier la position des barres.
Pour les sols très hétérogènes (remblais anciens, alternance de roche et d’argile), le dimensionnement dépasse le simple calcul manuel. Il faut alors recourir à une modélisation par éléments finis. Dans ce cas, l’armature peut être concentrée dans les zones de plus grand moment (sous le mur porteur) et allégée sur les bords.
Combien de filants faut-il dans une semelle filante de 50 cm de large ?
Généralement 4 filants de diamètre 8 ou 10 mm, espacés de 12 à 15 cm. La section d’acier doit représenter au moins 0,15 % de la section de béton. Pour une semelle de 50×25 cm, cela donne environ 1,9 cm², soit 4 HA8.
Puis-je utiliser des armatures de récupération pour ma semelle filante ?
Je déconseille cette pratique. Les armatures de récupération ont souvent une ductilité inconnue, un état de surface corrodé qui nuit à l’adhérence, et des diamètres non conformes aux plans. Le coût de remplacement en cas de sinistre est bien plus élevé que l’achat de barres neuves.
Quel enrobage minimum pour les armatures de semelle filante ?
L’enrobage minimal est de 3 cm pour un environnement intérieur normal, porté à 5 cm en terrain agressif (sol argileux, présence de sulfates). Les calles en plastique ou en mortier assurent un positionnement précis. Un enrobage insuffisant expose à la corrosion et à l’éclatement du béton.
Les armatures préfabriquées pour semelle filante sont-elles fiables ?
Oui, elles offrent un espacement constant et un gain de temps sur le chantier. Les produits comme la FR68 de Fimurex ou la S35310 d’Arméton sont conformes aux normes. Vérifiez la certification CE et la classe de ductilité (A, B ou C). Le seul inconvénient est le prix légèrement supérieur aux barres en vrac.
Faut-il ferrailler une semelle filante pour un petit abri de jardin ?
Pour un abri léger (moins de 5 tonnes), un ferraillage minimal peut suffire : 3 filants HA8 avec des épingles tous les 40 cm. Mais si le sol est argileux ou si l’abri dépasse 10 m², je recommande une armature standard pour éviter les tassements différentiels. Le surcoût est négligeable comparé aux risques.
Je suis ingénieur en construction spécialisée en structures métalliques, travaillant à Lyon depuis plus de 10 ans. Je me concentre principalement sur l’application des normes de construction en zones sismiques, un domaine crucial pour assurer la sécurité des infrastructures.
