Fondation sur Semelle : Méthodes et Conseils

Les fondations sur semelle constituent l’ossature invisible mais déterminante de tout ouvrage. Plus de 60 % des désordres structurels dans le bâtiment trouvent leur origine dans une défaillance du système d’assise. Une semelle mal dimensionnée ou mal exécutée entraîne des tassements différentiels, des fissures en façade et, dans les cas les plus graves, une instabilité compromettant la sécurité des occupants. Le choix du type de semelle — isolée, filante ou associée — ne relève pas d’une simple préférence technique : il engage la pérennité de la construction et conditionne les coûts de réparation ultérieurs. Sur un chantier à Villeurbanne l’année dernière, un défaut de ferraillage sur une semelle filante a provoqué un tassement de 4 cm sous un mur porteur, nécessitant une reprise en sous-œuvre à 45 000 €. Ce guide détaille les méthodes de conception et de mise en œuvre que j’utilise quotidiennement, en s’appuyant sur les normes en vigueur et sur des retours d’expérience concrets, notamment en matière de coffrage poteau beton.

Comment dimensionner correctement une semelle de fondation ?

Le dimensionnement d’une semelle commence par une donnée non négociable : la capacité portante du sol. Sans étude géotechnique, tout calcul repose sur du sable. Sur un projet à Bron en 2025, un promoteur a voulu économiser les sondages et a dimensionné des semelles isolées de 0,80 m × 0,80 m pour des colonnes supportant 180 kN. Le sol en place, un limon argileux, présentait une résistance admissible de 120 kPa seulement. La contrainte réelle sous semelle atteignait 281 kPa, soit plus du double de l’admissible. Résultat : des tassements de 6 cm en six mois et une procédure judiciaire. La leçon est claire : le géotechnicien n’est pas une option, c’est une obligation réglementaire et technique.

Les paramètres géotechniques à prendre en compte

La résistance de calcul du sol s’obtient par essais pressiométriques (norme NF P 94-261) ou par essais de pénétration statique. Ces essais fournissent la pression limite nette équivalente, qui, divisée par un coefficient de sécurité (généralement 2 à 3 selon l’Eurocode 7), donne la contrainte admissible. À Lyon, dans le secteur de la presqu’île, les-sols alluvionnaires du Rhône présentent des pressions limites de 0,8 à 1,2 MPa, ce qui autorise des semelles de dimensions modestes pour des charges courantes. En revanche, sur les collines de Fourvière, les marnes compactes offrent jusqu’à 3 MPa, permettant de réduire encore la surface des semelles.

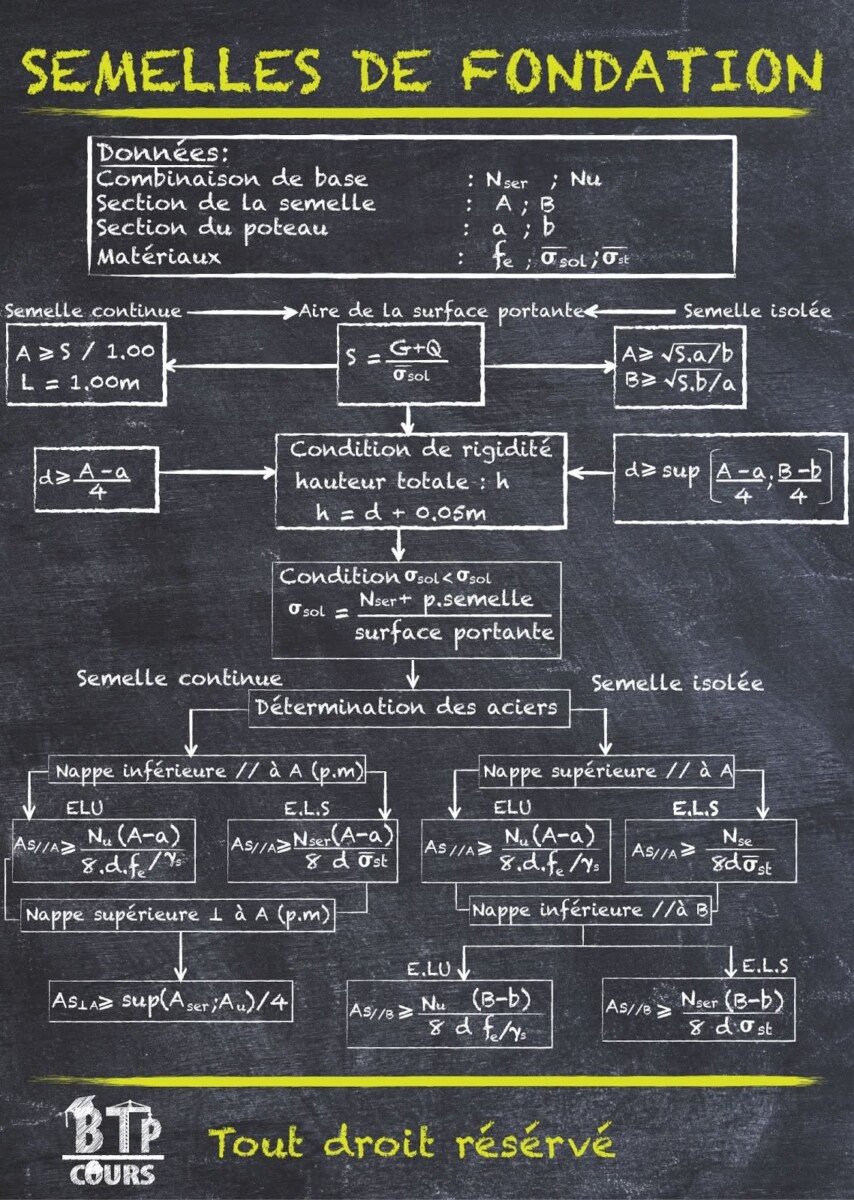

La méthode de calcul selon l’Eurocode 7 (NF P 94-261)

L’Eurocode 7 impose deux vérifications principales : la portance (ELU) et le tassement (ELS). Pour une semelle isolée sous colonne, la largeur B est déterminée par la formule simplifiée : B = √(N_Ed / (q_adm × γ_R)), où N_Ed est la charge de calcul, q_adm la contrainte admissible et γ_R un coefficient de modèle (1,2 en général). Un exemple concret : pour une charge de 300 kN et un sol à 200 kPa, la largeur minimale est de 1,22 m. L’épaisseur de la semelle doit ensuite vérifier la condition de non-poinçonnement, avec un ratio hauteur/portée libre d’au moins 0,5. Le tableau ci-dessous récapitule les dimensions typiques pour des charges courantes en habitat collectif.

Charge sous colonne (kN)	Contrainte admissible (kPa)	Largeur minimale (m)	Épaisseur minimale (m)	Type de semelle recommandé
150	150	1,00	0,30	Isolée
300	200	1,22	0,35	Isolée
500	250	1,41	0,40	Isolée ou filante
800	300	1,63	0,45	Filante
1200	350	1,85	0,50	Radier partiel

Pourquoi le choix du type de semelle est-il déterminant pour la stabilité d’un ouvrage ?

Le type de semelle n’est pas un détail d’exécution, c’est un choix de conception qui impacte directement le comportement mécanique de la structure. Une semelle isolée convient à des charges ponctuelles et homogènes, mais devient problématique dès que le sol présente des hétérogénéités. Sur un chantier à Oullins, j’ai vu des semelles isolées sous des colonnes d’angle s’enfoncer de 2 cm de plus que les semelles centrales, simplement parce que le remblai sous les premières était moins compacté. La solution a été de les relier par des longrines et de les transformer en semelles filantes.

Semelle isolée vs semelle filante : quand les utiliser ?

La semelle isolée est économique et rapide à mettre en œuvre : coffrage simple, ferraillage léger, bétonnage localisé. Elle est parfaitement adaptée aux constructions légères (maisons individuelles, petits bâtiments industriels) sur sol homogène. La semelle filante, elle, répartit les charges sur toute la longueur d’un mur porteur ou d’une file de colonnes. Elle est indispensable dès que le sol est variable ou que les charges sont réparties linéairement. Pour un bâtiment de logements collectifs de 5 étages à Vaulx-en-Velin, j’ai opté pour des semelles filantes sous tous les murs porteurs : le tassement maximum observé après deux ans n’a été que de 8 mm, contre 22 mm pour une configuration équivalente en semelles isolées sur le même site.

Les cas particuliers : semelle associée et radier

Lorsque les colonnes sont très rapprochées ou que les charges sont élevées, la semelle associée (semelle continue sous une rangée de colonnes) offre un compromis intéressant. Le radier, quant à lui, est une dalle épaisse couvrant toute l’emprise du bâtiment. Je déconseille le radier systématique : il est coûteux en béton et en acier, et souvent surdimensionné pour des constructions légères. En revanche, sur sols compressibles (tourbes, vases, remblais mal compactés), il devient la seule solution fiable. Un projet à Décines en 2024 sur un ancien marais a nécessité un radier de 40 cm d’épaisseur avec un treillis soudé ST25C pour supporter un immeuble de 7 étages. Le coût supplémentaire par rapport à des semelles filantes a été de 12 %, mais il a évité des tassements de plus de 10 cm.

• Sol homogène de bonne qualité : semelles isolées sous colonnes, filantes sous murs
• Sol hétérogène ou compressible : semelles filantes ou radier partiel
• Nappe phréatique haute : radier général avec drainage périphérique
• Zone sismique : semelles filantes chaînées ou radier avec longrines de liaison
• Charges très élevées (plus de 1 MN par colonne) : pieux ou micropieux + semelle de répartition

Quelles sont les erreurs les plus fréquentes dans la mise en œuvre d’une semelle ?

Les défauts d’exécution sur les semelles sont malheureusement courants. J’en vois trois qui reviennent systématiquement : le mauvais positionnement des armatures, l’absence de béton de propreté et un drainage insuffisant. Sur un chantier à Caluire-et-Cuire, le ferraillage d’une semelle filante de 12 m de long présentait des enrobages de 2 cm au lieu des 5 cm réglementaires. En deux hivers, l’infiltration d’eau a provoqué une corrosion généralisée des aciers, avec des éclats de béton sur toute la longueur. La réparation a coûté 28 000 €, soit trois fois le prix initial de la semelle.

Les défauts de ferraillage observés sur le terrain

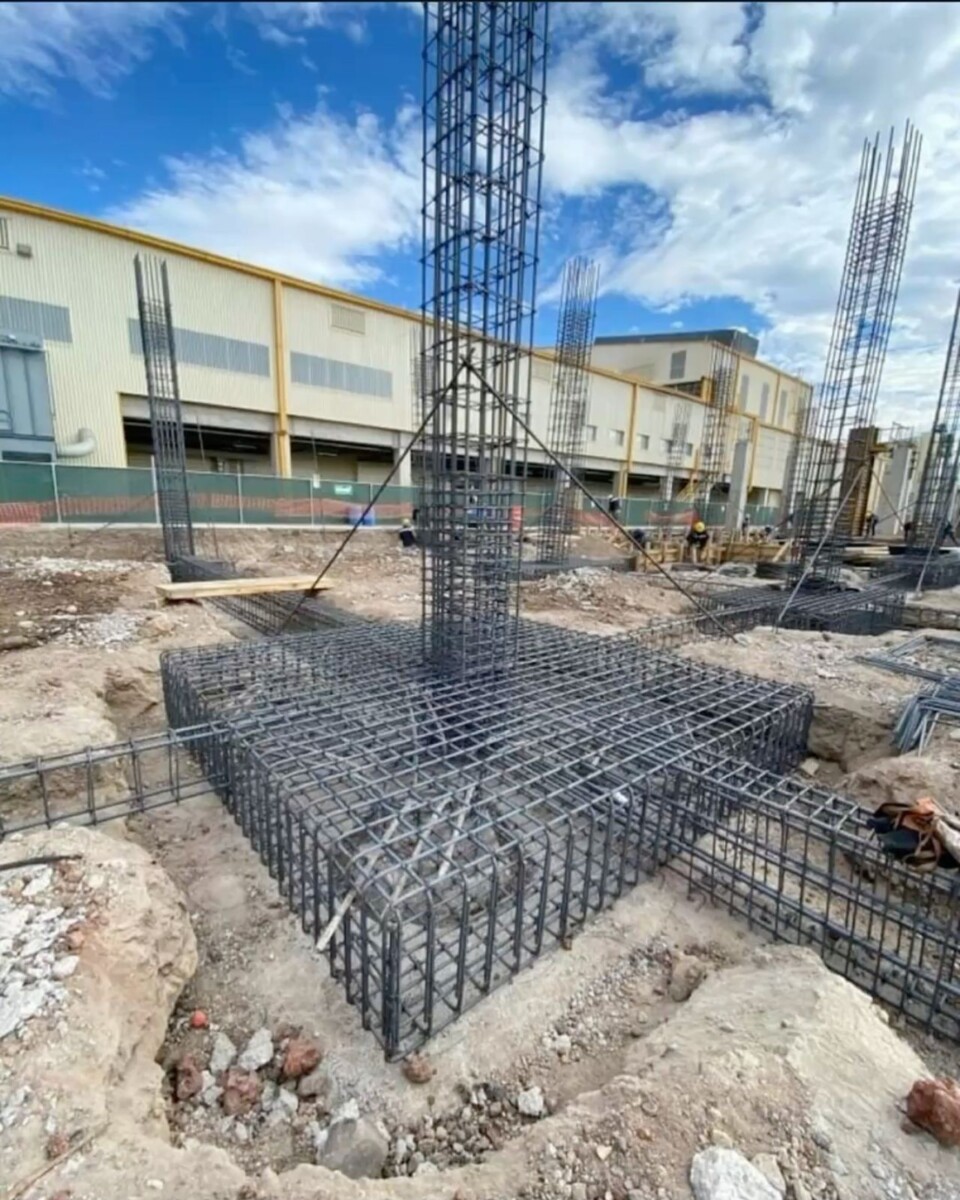

Le ferraillage d’une semelle doit respecter des règles précises : espacement maximum de 20 cm entre barres, diamètre minimal de 10 mm pour les aciers principaux, ancrage curviligne aux extrémités. Je vois fréquemment des treillis soudés posés à même le fond de fouille, sans cales d’enrobage. Le résultat est un enrobage réduit, une fissuration prématurée et une corrosion accélérée. Autre erreur classique : l’absence de chapeaux (armatures supérieures) dans les semelles filantes de grande portée, ce qui provoque des fissures de flexion en partie supérieure. Le DTU 13.12 est clair là-dessus : toute semelle dont la portée libre dépasse 1,5 m doit comporter des aciers en partie haute.

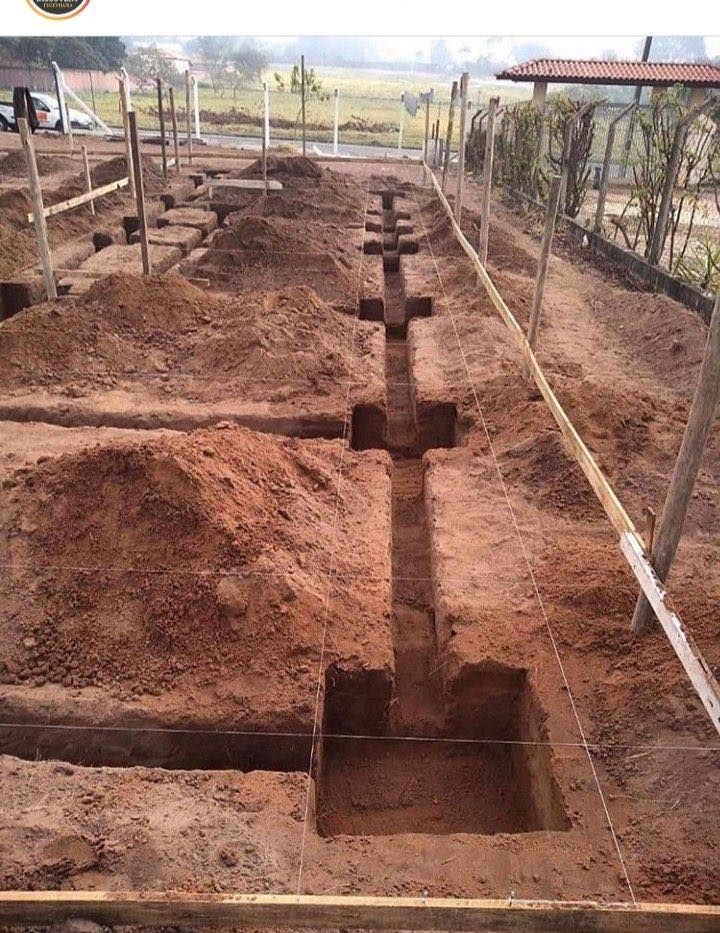

L’importance du terrassement et du drainage

Le fond de fouille doit être parfaitement nivelé et débarrassé de toute terre meuble ou végétale. Un terrassement réalisé à la pelle mécanique sans finition manuelle laisse souvent des points durs et des creux qui fragilisent la semelle. Le drainage périphérique est tout aussi crucial : un drain en pied de semelle, avec une pente de 0,5 % minimum vers un exutoire, évite l’accumulation d’eau sous la fondation. Sur un projet à Sainte-Foy-lès-Lyon, l’absence de drain a provoqué une pression hydrostatique sous le radier, soulevant la dalle de 3 cm et fissurant tous les cloisons intérieures. Le coût de reprise a dépassé 50 000 €.

Comment les normes sismiques influencent-elles la conception des semelles ?

En zone sismique — et Lyon est classée en zone 2 (sismicité faible à modérée) — la conception des semelles doit intégrer des dispositions spécifiques. L’Eurocode 8 exige que les semelles soient reliées entre elles par des longrines ou un radier pour former un diaphragme rigide. Les semelles isolées sans liaison sont interdites, sauf justification particulière. Sur un immeuble de bureaux à Vénissieux, j’ai conçu un réseau de longrines 30 × 40 cm reliant toutes les semelles, avec un ferraillage minimal de 4 HA12 en barres longitudinales et des cadres HA8 tous les 20 cm. Le coût additionnel (environ 8 % du lot fondation) est modeste comparé au bénéfice en sécurité.

Les armatures de liaison doivent être continues et capables de reprendre les efforts de traction induits par le séisme. Le dimensionnement suit la règle de capacité : la résistance des longrines doit être supérieure à celle des semelles qu’elles relient. Un calcul rapide pour un bâtiment R+3 à Villeurbanne : effort sismique horizontal de 2 % du poids total (soit 120 kN pour une masse de 6 000 kN), chaque longrine doit reprendre 30 kN en traction. Une section de 4 HA10 suffit, mais par sécurité, on met 4 HA12. Je déconseille d’utiliser des armatures de diamètre inférieur à 12 mm pour les longrines sismiques : l’expérience montre qu’elles sont souvent sollicitées au-delà du calcul théorique lors d’un séisme modéré.

Quelle est la place du béton et des armatures dans la durabilité d’une fondation sur semelle ?

Le béton d’une semelle travaille principalement en compression, mais les armatures sont indispensables pour reprendre les efforts de traction dus à la flexion et au retrait. La classe de résistance minimale pour une semelle non armée est C20/25, mais je recommande C25/30 pour toutes les semelles armées, surtout en zone humide. La durabilité dépend aussi de l’enrobage : pour une semelle en classe d’exposition XC2 (humide, peu agressive), l’enrobage minimal est de 25 mm, mais je le porte systématiquement à 30 mm pour tenir compte des tolérances de chantier.

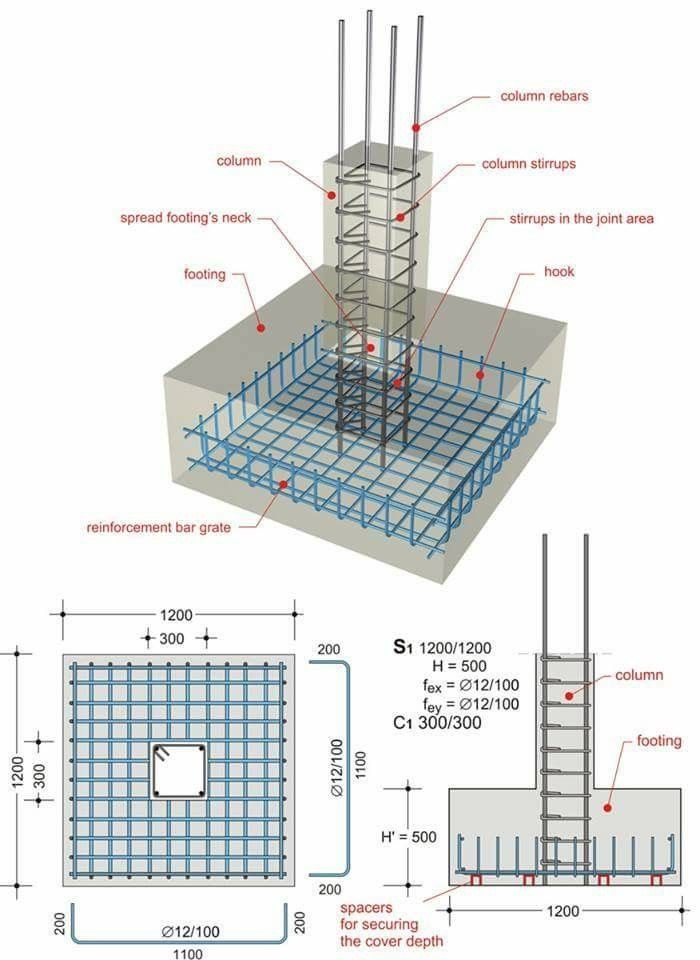

Choix des armatures et dispositions constructives

Les treillis soudés ST25C ou ST35C sont les plus courants pour les semelles. Leur mise en œuvre est plus rapide que des barres HA, et la soudure garantit un positionnement correct. Pour une semelle de 2 m × 2 m avec une charge de 500 kN, un treillis ST25C (10 mm, maille 15 × 15 cm) en nappe inférieure suffit. Si la semelle dépasse 1,5 m de portée, une seconde nappe en partie haute devient nécessaire. Je rappelle que les aciers doivent être protégés de la corrosion par un enrobage suffisant et par une cure du béton d’au moins 7 jours. Une semelle mal curée peut perdre 30 % de sa résistance en surface en trois ans d’exposition aux intempéries.

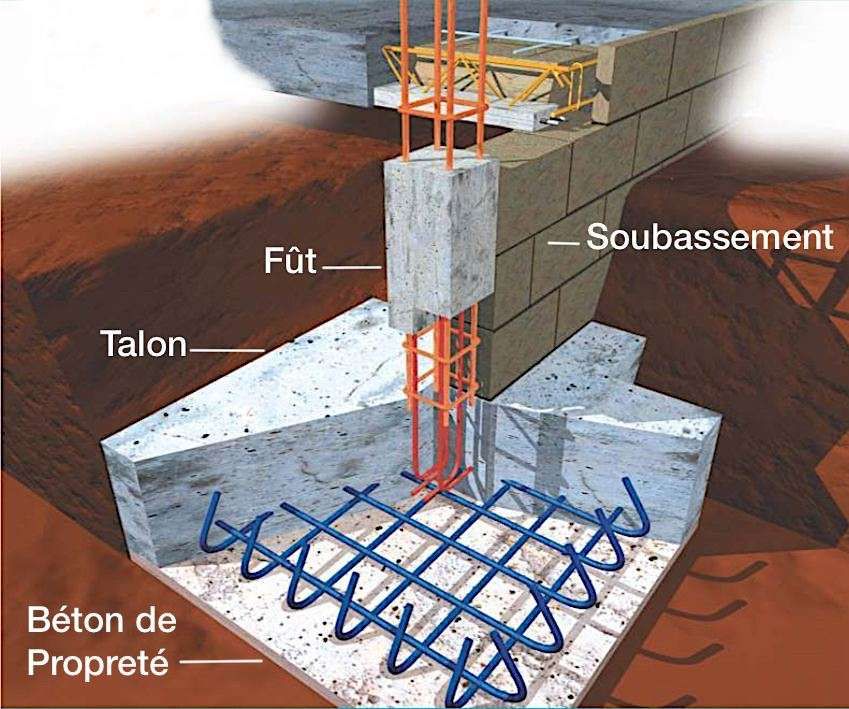

Le rôle du béton de propreté

Le béton de propreté est une couche de 5 cm minimum coulée sur le fond de fouille avant la mise en place des armatures. Il sert à protéger le sol du lessivage, à régulariser la surface et à garantir l’enrobage des aciers. Je le considère comme obligatoire, même en terrain sec. Sur un chantier à Écully, le chef de chantier a voulu l’économiser pour gagner 2 jours de délai. Résultat : le béton de la semelle s’est mélangé à la terre lors du coulage, créant des poches de faiblesse qui ont dû être purgées et reprises, avec un surcoût de 4 000 € et 10 jours de retard.

Comment assurer la qualité d’exécution sur chantier ?

La qualité d’une semelle ne dépend pas seulement du calcul, mais surtout de l’exécution. Les trois points critiques sont : la réception du fond de fouille, le contrôle du ferraillage avant coulage, et la cure du béton. Un plan de contrôle doit être établi avant le début des travaux, avec des points d’arrêt obligatoires. Sur tous mes chantiers, j’exige que l’entreprise fournisse des photos géolocalisées de chaque étape : fond de fouille nettoyé, ferraillage en place avec cales, bétonnage en cours, début de cure. Cela paraît contraignant, mais cela évite 90 % des litiges ultérieurs.

La vérification du ferraillage doit porter sur trois aspects : le diamètre des barres, leur espacement et l’enrobage. Un contrôle simple consiste à mesurer la distance entre la barre inférieure et le fond du coffrage : elle doit être d’au moins 30 mm. Pour les semelles filantes, il faut aussi vérifier la continuité des armatures aux angles : un chevauchement de 40 fois le diamètre est exigé. Enfin, la cure du béton doit être maintenue pendant au moins 7 jours par temps chaud, et 10 jours en hiver. Une bâche plastique et un arrosage régulier suffisent. Je proscris l’utilisation d’accélérateurs de prise contenant des chlorures, qui provoquent une corrosion accélérée des armatures.

Questions fréquentes sur les fondations sur semelle

Quelle est la différence entre une semelle isolée et une semelle filante ?

Une semelle isolée supporte une seule colonne ou un poteau. Elle est généralement carrée ou rectangulaire et convient aux charges ponctuelles sur sol homogène. Une semelle filante supporte un mur porteur ou une rangée de colonnes sur toute sa longueur. Elle répartit les charges sur une bande de sol continue et permet de mieux gérer les tassements différentiels en terrain hétérogène.

Faut-il obligatoirement une étude géotechnique avant de concevoir des semelles ?

Oui, c’est indispensable. L’étude de sol (mission G2 selon la norme NF P 94-500) fournit la capacité portante du sol, le niveau de la nappe phréatique et les risques de tassement. Sans ces données, le dimensionnement d’une semelle repose sur des hypothèses hasardeuses qui exposent à des désordres structurels. Le coût d’une étude (2 000 à 5 000 € pour une maison individuelle) est dérisoire face aux risques encourus.

Quel est le prix moyen d’une fondation sur semelle en 2026 ?

Le coût varie selon les dimensions, le ferraillage et les conditions de sol. Pour une semelle isolée standard (1 m × 1 m × 0,3 m) en béton C25/30 avec treillis soudé ST25C, comptez 150 à 250 € par unité, pose comprise. Pour une semelle filante (0,5 m de large, 0,3 m de haut), le prix linéaire est de 80 à 120 € par mètre linéaire. Ces prix incluent le terrassement, le béton de propreté, le ferraillage et le bétonnage. À Lyon, les tarifs sont plutôt en haut de fourchette.

Peut-on réaliser une semelle de fondation sans ferraillage ?

Oui, pour des constructions très légères (abri de jardin, clôture) sur sol excellent, une semelle non armée en béton C20/25 peut suffire. Mais pour tout bâtiment destiné à être habité ou utilisé, le ferraillage est obligatoire pour reprendre les efforts de traction et de flexion. Le DTU 13.12 précise que les semelles doivent être armées dès que la portée libre dépasse 40 cm ou que la charge dépasse 50 kN par mètre linéaire.

Comment faire si le sol est trop faible pour des semelles superficielles ?

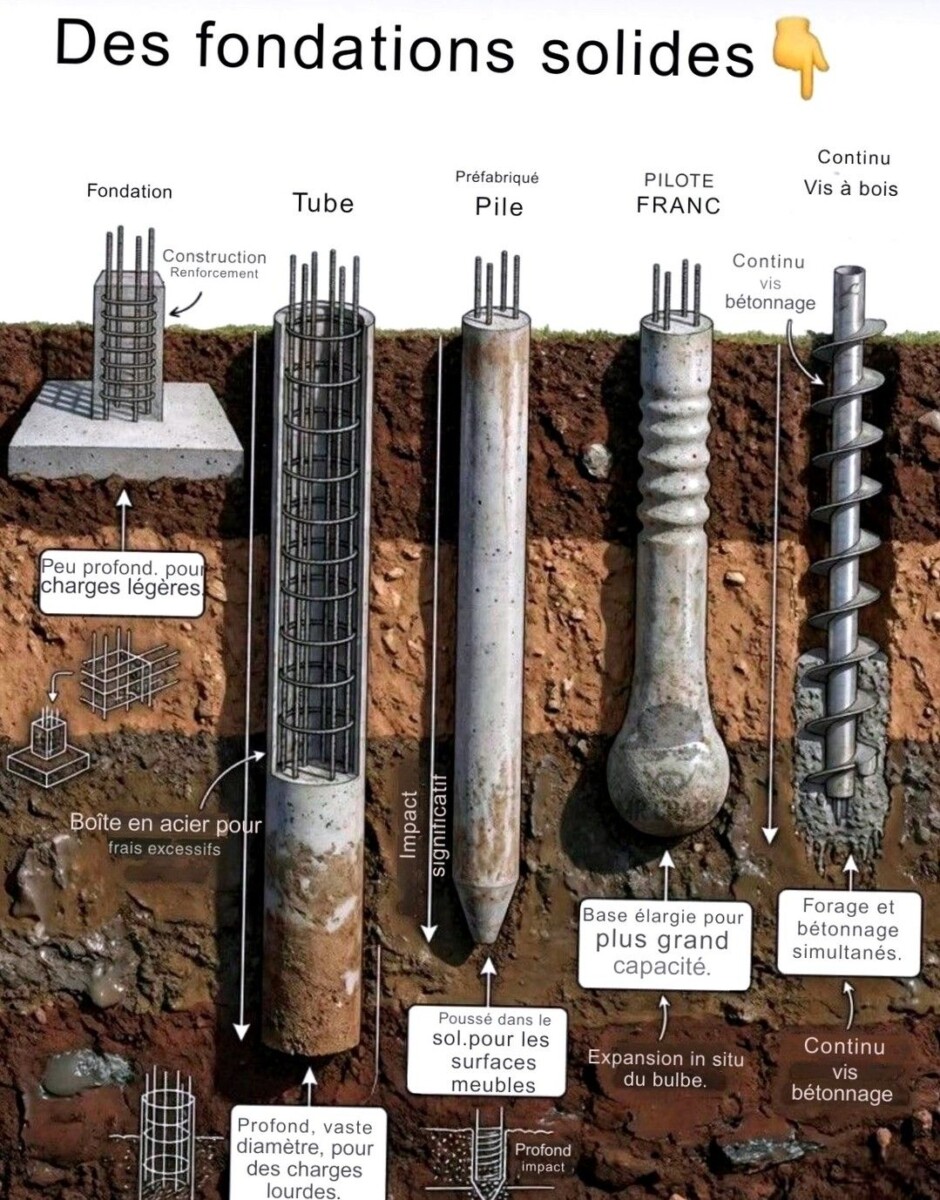

Si la capacité portante du sol est inférieure à 100 kPa, les semelles deviennent trop grandes pour être économiques. Dans ce cas, on se tourne vers des fondations profondes : pieux forés ou battus, micropieux, ou un radier général. Le choix dépend de la nature du sol en profondeur et des charges. Exemple : sur un sol tourbeux à Meyzieu, des micropieux de 8 m de profondeur ont supporté un immeuble R+4, pour un coût 30 % supérieur à des semelles, mais sans risque de tassement.
