Semelle Ferraillage Fondation : Guide Complet pour une Base Solide

Une semelle de fondation mal dimensionnée ou mal ferraillée, c’est l’assurance de voir apparaître des fissures dans les murs porteurs quelques années après la construction. J’ai vu trop de sinistres sur des chantiers lyonnais pour ne pas insister sur ce point : le ferraillage d’une fondation sur semelle n’est pas une option, c’est un calcul d’ingénieur qui engage la stabilité de tout l’ouvrage pour des décennies. Ce guide détaille les méthodes de dimensionnement et de mise en œuvre des semelles en béton armé, qu’elles soient isolées, circulaires ou excentrées, en s’appuyant sur les normes BAEL 91 et Eurocode 2. L’objectif est clair : vous donner les clés pour concevoir une base solide, sans approximation ni économie mal placée sur l’acier.

Je vais partager ici des retours de terrain concrets, des chiffres précis et des vérifications essentielles pour éviter les erreurs classiques. Que vous soyez ingénieur, étudiant ou professionnel du BTP, ce guide technique vous fournira les formules, les sections d’acier et les plans types nécessaires à la réalisation de fondations durables.

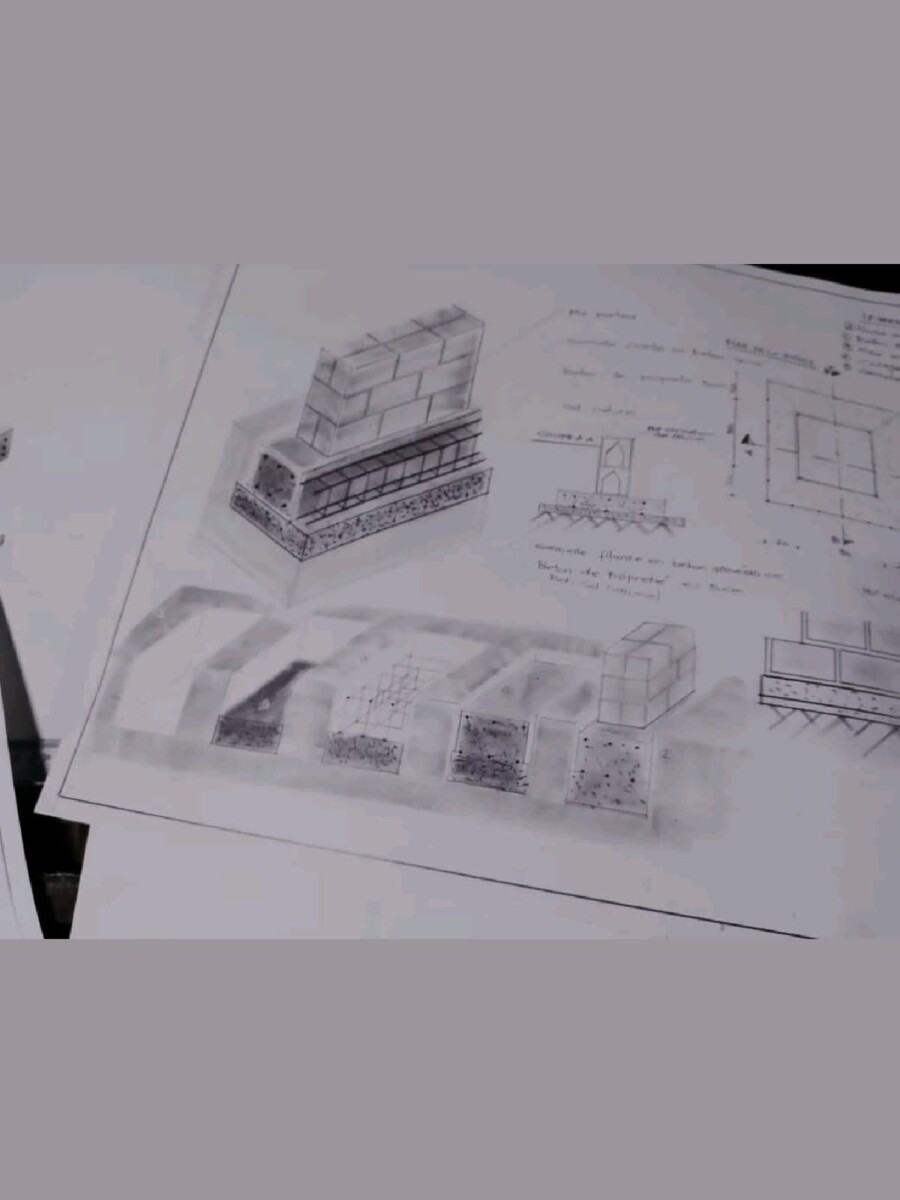

Les fondamentaux des semelles en béton armé : types, rôles et contraintes

Une semelle de fondation remplit trois fonctions mécaniques indissociables : encastrer la structure dans le terrain, transmettre les efforts verticaux et horizontaux au sol, et minimiser les tassements différentiels entre les points d’appui. Sans coffrage poteau beton correctement ferraillé, les charges concentrées sous un poteau ou un mur créent des contraintes locales bien supérieures à la capacité portante du terrain, provoquant des enfoncements inégaux et des désordres structurels graves.

Je distingue trois grandes familles de semelles couramment utilisées dans les travaux de fondation : les semelles isolées sous poteaux, les semelles filantes sous murs porteurs, et les semelles sur pieux pour les sols de faible portance. Chaque type répond à une logique de descente de charges et de nature du sol qui conditionne le dimensionnement et le ferraillage. Sur un chantier à Villeurbanne l’année dernière, j’ai dû reprendre un projet où les concepteurs avaient confondu semelle isolée et semelle filante pour un bâtiment de trois étages : les tassements différentiels atteignaient déjà 4 cm après la mise en œuvre du gros œuvre.

Semelles isolées : pour les charges concentrées

La semelle isolée est utilisée sous un poteau unique qui transmet un effort normal concentré. Sa forme est généralement carrée ou rectangulaire, avec un ratio homothétique entre les côtés pour équilibrer la pression sur le sol. Le principe de dimensionnement repose sur la méthode des bielles, où les armatures inférieures travaillent en traction pour reprendre l’effort de flexion généré par la réaction du sol.

Un exemple concret : pour un poteau de section 45×45 cm supportant une charge permanente G de 160,1 tonnes et une charge d’exploitation Q de 15,8 tonnes, la surface de semelle nécessaire est d’environ 5,87 m² avec une contrainte admissible du sol de 0,3 MPa. La hauteur utile se calcule à partir du dépassement (A-a)/4, soit ici 0,51 m, ce qui conduit à une hauteur totale de 0,56 m après ajout de l’enrobage de 5 cm.

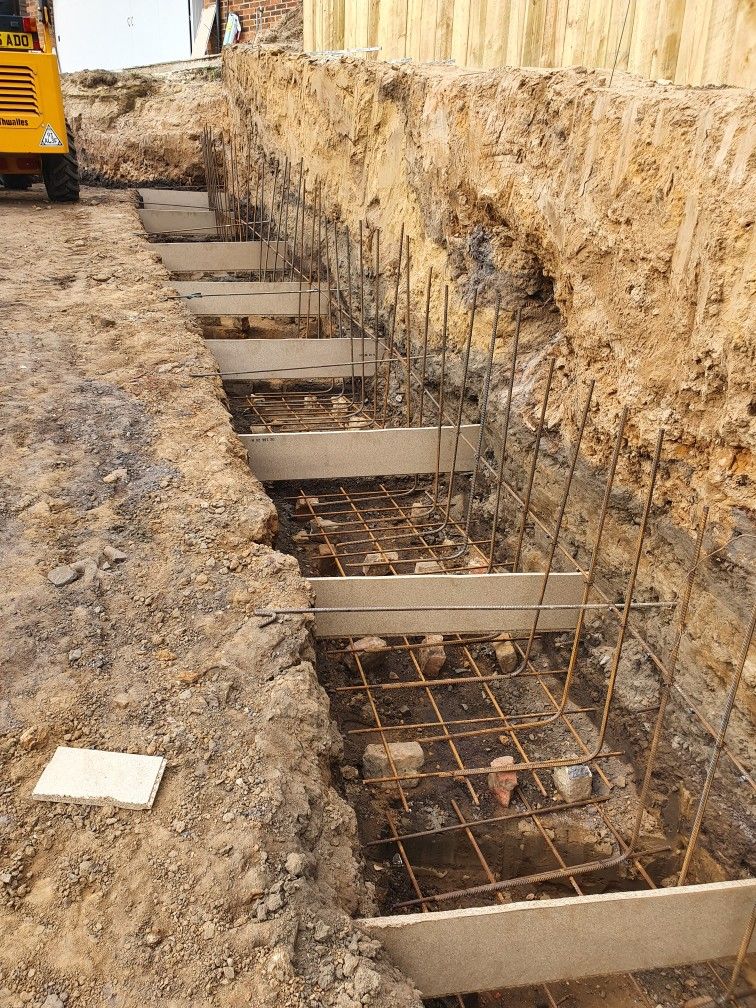

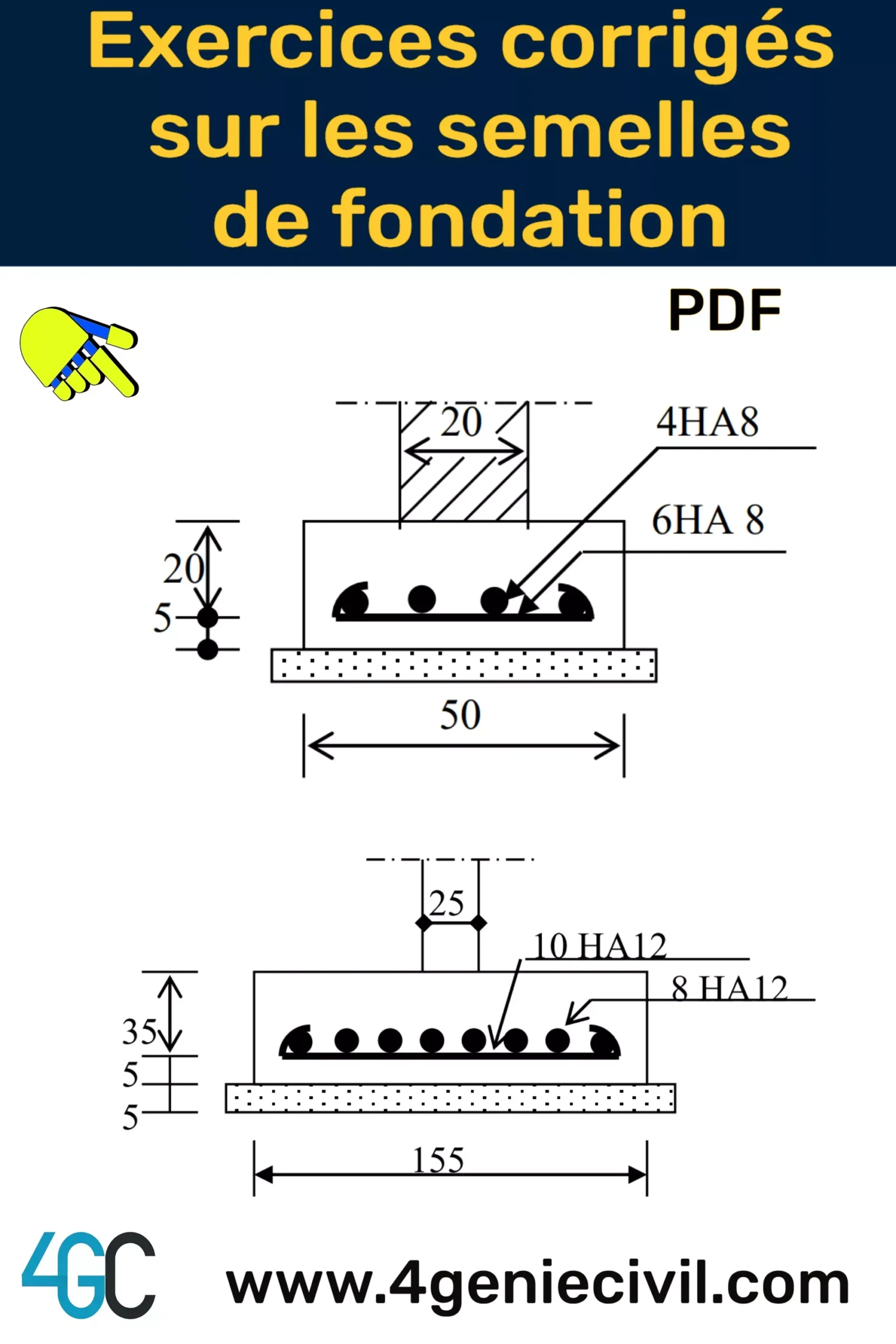

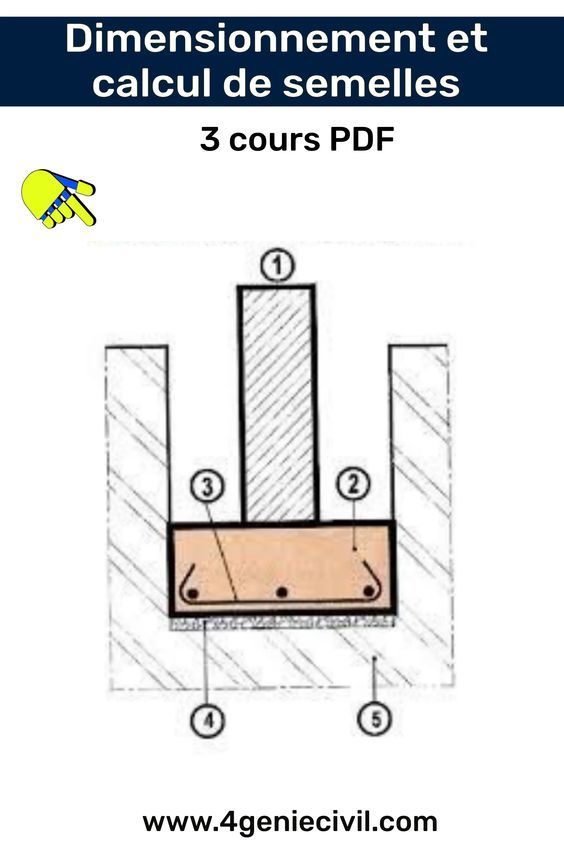

Semelles filantes : pour les murs porteurs

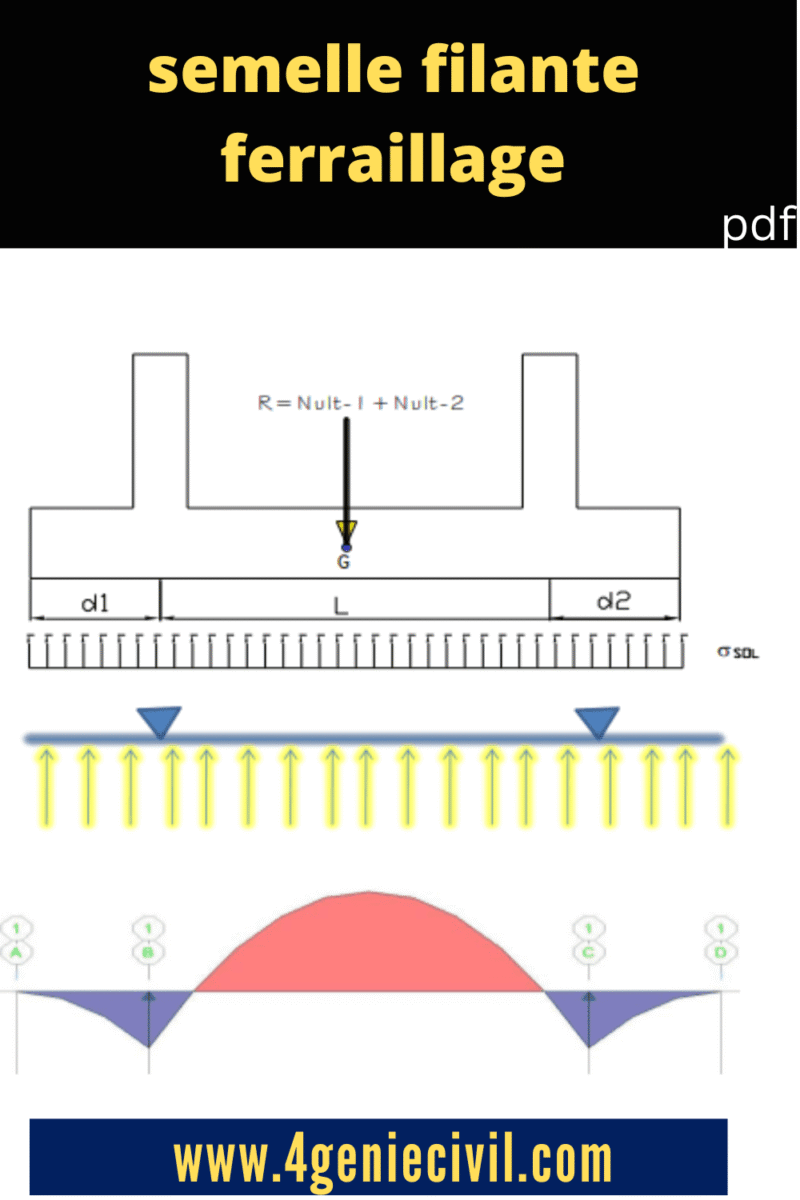

Les semelles filantes suivent le tracé des murs porteurs et répartissent les charges sur une bande continue de terrain. Leur largeur est déterminée par la charge linéique et la portance du sol, mais le ferraillage longitudinal et transversal est tout aussi crucial pour éviter la fissuration par flexion. Selon le DTU 13.11, une semelle filante de 50 cm de largeur sous maison individuelle R+1 doit comporter au minimum 4 barres HA10 en nappe inférieure, avec des cadres HA8 espacés de 25 cm maximum.

Je déconseille l’utilisation de treillis soudé pour des semelles de largeur supérieure à 50 cm, car la section d’acier et les recouvrements sont rarement suffisants pour les moments fléchissants réels. Une erreur courante que j’observe sur les chantiers : poser un treillis ST25 sans vérifier la capacité portante effective, ce qui conduit à des fissures longitudinales dès la première année.

Semelles excentrées et circulaires : cas particuliers

Les semelles excentrées surviennent lorsque le poteau n’est pas centré sur l’assise, par exemple en limite de propriété. Dans ce cas, la répartition des pressions n’est plus uniforme et il faut intégrer des longrines de redressement pour équilibrer le moment de renversement. J’ai traité un cas à Lyon, rue Garibaldi, où le poteau d’angle d’un immeuble R+4 était décalé de 25 cm par rapport au centre de la semelle : le ferraillage a dû être majoré de 60 % par rapport à une semelle centrée équivalente.

Les semelles circulaires sont utilisées sous poteaux ronds, avec un ferraillage radial et des cerces tangentielles. Le calcul du diamètre suit la même relation que la semelle carrée : D ≥ 1,13 √(Ps/σ_sol). Pour une charge de service de 0,853 MN et une contrainte admissible de 0,3 MPa, le diamètre nécessaire est de 2,00 m.

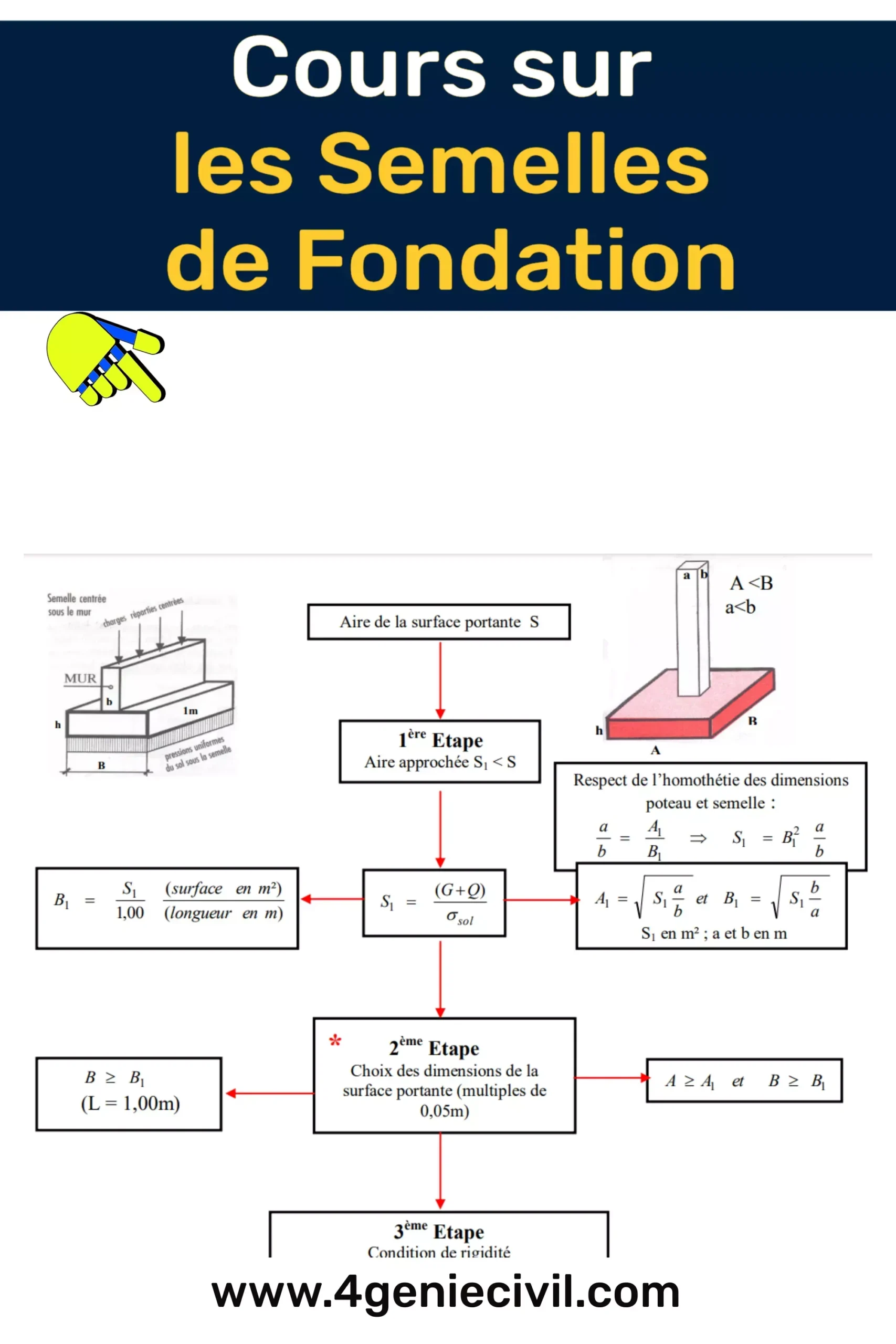

Dimensionnement des semelles isolées : formules, vérifications et exemples chiffrés

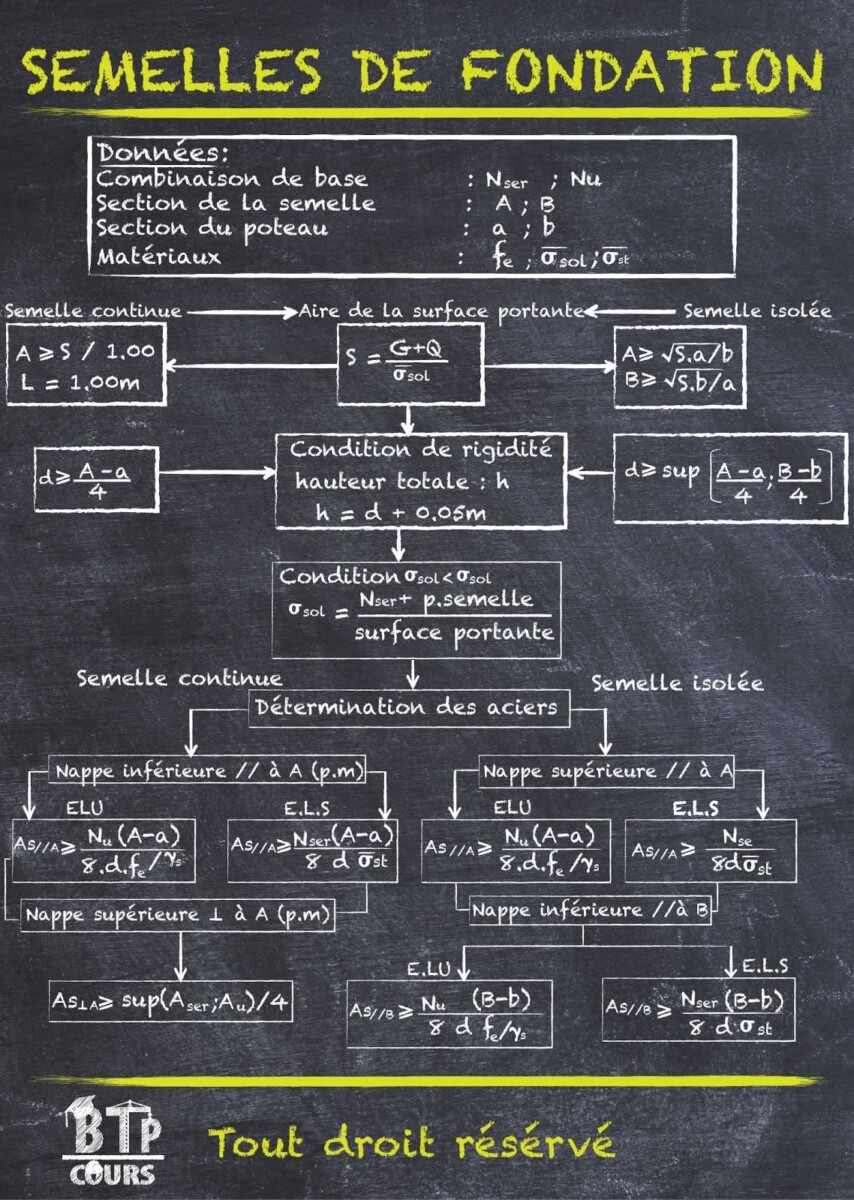

Le dimensionnement d’une semelle isolée suit un processus séquentiel qui commence par l’évaluation des charges et se termine par la vérification du poinçonnement. Chaque étape repose sur des hypothèses claires issues des normes BAEL 91 ou Eurocode 2, que j’applique systématiquement sur mes projets.

La première étape consiste à déterminer la charge ultime Nu et la charge de service Nser. En reprenant l’exemple précédent avec G=160,1 T et Q=15,8 T :

• Nu = 1,35G + 1,5Q = 1,35×160,1 + 1,5×15,8 = 216,1 + 23,7 = 239,8 T soit 2,398 MN
• Nser = G + Q = 160,1 + 15,8 = 175,9 T soit 1,759 MN

La surface portante minimale est S ≥ Nser / σ_sol = 1,759 / 0,3 = 5,86 m². En fixant un rapport homothétique de 1 entre les côtés A et B, chaque côté vaut √5,86 ≈ 2,42 m. On retient 2,50 m pour simplifier le coffrage et le ferraillage.

Hauteur utile et vérification au poinçonnement

La hauteur utile d se calcule à partir du plus grand dépassement : d ≥ max((A-a)/4, (B-b)/4) = (2,50-0,45)/4 = 0,5125 m. On arrondit à 0,55 m, et la hauteur totale h = d + enrobage = 0,55 + 0,05 = 0,60 m.

La vérification au poinçonnement est une étape que je ne néglige jamais, surtout en zone sismique. La condition est Nu* ≤ 0,045 × uc × h × (fc28/γb), où uc est le périmètre du poteau. Avec fc28=25 MPa et γb=1,5, on obtient 0,045× (4×0,45)×0,60×(25/1,5) = 0,045×1,80×0,60×16,67 = 0,81 MN. Comme Nu*=2,398 MN, cette condition n’est pas vérifiée, ce qui oblige à augmenter la hauteur ou à ajouter des armatures de poinçonnement spécifiques.

Une astuce pratique : intégrer le poids propre de la semelle dans le calcul de la contrainte réelle. Pour une semelle de 2,50×2,50×0,60 m, le poids propre est de 2,50×2,50×0,60×25 = 93,75 kN soit 0,094 MN. La contrainte réelle devient (Nser + Poids semelle) / S = (1,759 + 0,094)/6,25 = 1,853/6,25 = 0,296 MPa, ce qui reste inférieur à 0,3 MPa.

Ferraillage selon la méthode des bielles

La méthode des bielles est la plus répandue pour le calcul des armatures inférieures d’une semelle isolée. La section d’acier As dans chaque direction est donnée par : As = Nu × (B-b) / (8 × d × (fe/γs)).

Application numérique : As = 2,398 × (2,50-0,45) / (8 × 0,55 × (500/1,15)) = 2,398 × 2,05 / (8 × 0,55 × 434,78) = 4,916 / 1913,03 = 0,00257 m² soit 25,70 cm². Si la fissuration est préjudiciable, on majore de 10 %, ce qui donne 28,27 cm².

Je retiens 15 barres HA16 (section réelle 30,15 cm²), espacées de 17 cm dans la largeur de la semelle. L’ancrage est vérifié avec la longueur de scellement droit Ls = Ø × fe / (4 × τsu). Pour HA16 et τsu=2,35 MPa, Ls = 0,016×500/(4×2,35) = 0,85 m. Comme cette longueur dépasse A/4 = 0,625 m, je prévois des crochets à 180° pour garantir la transmission des efforts.

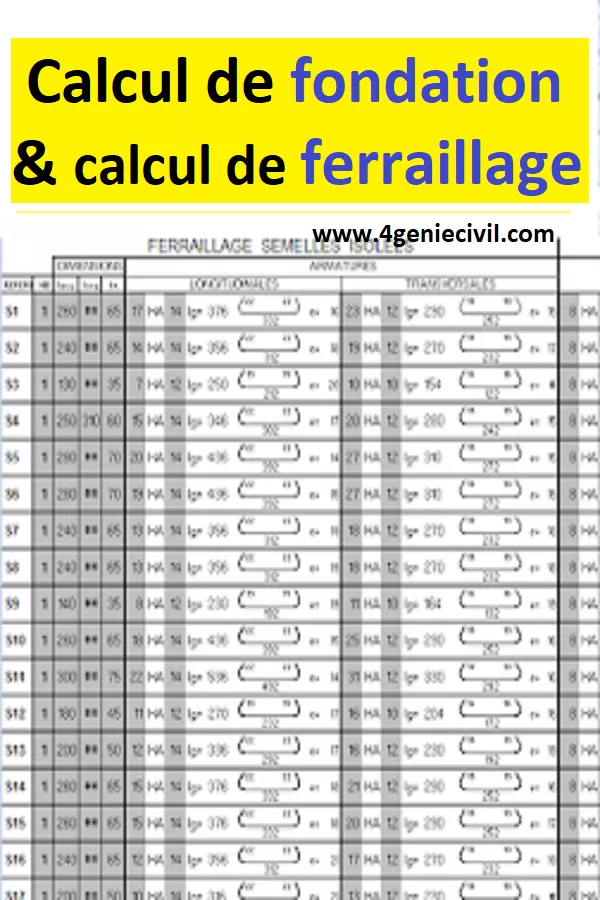

Ferraillage des semelles : armatures principales, ancrages et dispositions constructives

Le ferraillage d’une semelle ne se limite pas aux armatures principales de flexion. Il comprend également des armatures de répartition, des armatures anti-fissuration, des armatures d’attente pour les poteaux ou murs, et éventuellement des armatures de poinçonnement. La qualité de la mise en œuvre est aussi importante que le dimensionnement théorique.

Les armatures de répartition, perpendiculaires aux armatures principales, ont une section Ar ≥ As/4 dans chaque direction. Dans notre exemple, Ar = 28,27/4 = 7,07 cm², soit 10 barres HA10 espacées de 27 cm. Ces armatures empêchent la fissuration longitudinale due au retrait du béton et améliorent la distribution des contraintes.

Élément	Section calculée	Section retenue	Espacement
Armatures principales (sens x)	28,27 cm²	15 HA16 (30,15 cm²)	17 cm
Armatures principales (sens y)	28,27 cm²	15 HA16 (30,15 cm²)	17 cm
Armatures de répartition	7,07 cm²	10 HA10 (7,85 cm²)	27 cm
Armatures d’attente (poteau)	4 HA14	4 HA14 (6,16 cm²)	50 cm de dépassement

Ancrages et recouvrements

Les ancrages doivent assurer la transmission intégrale de l’effort de traction de l’armature au béton. La longueur de scellement droit Ls est souvent insuffisante dans les semelles de hauteur modérée, ce qui impose l’utilisation de crochets normés. Le crochet à 180° de diamètre intérieur 3Ø permet de réduire la longueur d’ancrage de 40 % tout en garantissant un bon comportement mécanique.

Pour les recouvrements entre barres longitudinales, la règle des 50 fois le diamètre en zone comprimée et 80 fois en zone tendue s’applique. Sur un chantier à Saint-Étienne, j’ai constaté des recouvrements de seulement 30 cm pour des HA12, ce qui a provoqué une ouverture de joint de 2 mm après deux ans. Le BET a dû prescrire un renforcement par collage de plaques carbone.

Ferraillage des semelles circulaires

Pour une semelle circulaire de diamètre 2,00 m sous poteau rond de 30 cm de diamètre, le ferraillage se dispose en quadrillage radial et tangentiel. La section d’armatures inférieures Ax = Pu × (D-Dp) / (3π × dx × (fe/γs)). Avec Pu=2,398 MN, D=2,00 m, Dp=0,30 m, dx=0,45 m, fe=500 MPa, γs=1,15, on obtient Ax = 2,398×(1,70)/(3×π×0,45×434,78) = 4,077/(3×1,414×434,78) = 4,077/1845 = 0,00221 m² soit 22,10 cm². Je retiens 8 barres HA20 (section 25,13 cm²) disposées radialement.

Les cerces tangentielles doivent avoir une section Ac’ ≥ Ax/2 = 11,05 cm², espacées au maximum de 15 cm ou 12Ø+6 cm. Je place 3 cerces de HA12 (section unitaire 1,13 cm²) espacées de 12 cm à partir du bord.

Semelles excentrées et longrines de redressement : gérer les charges décalées

Les semelles excentrées représentent un défi technique car la charge n’est pas centrée sur l’assise, ce qui génère un moment de renversement et une répartition non uniforme des pressions sur le sol. La solution la plus courante consiste à associer la semelle à une longrine de redressement qui transfère une partie de l’effort vers une semelle adjacente.

Je recommande systématiquement une étude de sol complète (mission G2) avant de dimensionner des semelles excentrées, car la contrainte admissible en bordure de semelle peut être très différente de la valeur moyenne. Sur un projet à Grenoble, j’ai dû reprendre une fondation où la semelle excentrée d’un poteau d’angle avait été dimensionnée sans tenir compte du moment, ce qui a provoqué un tassement différentiel de 3 cm en deux ans.

Dimensionnement d’une semelle excentrée

Le calcul commence par la détermination des dimensions minimales pour que la pression maximale sous la semelle reste inférieure à la contrainte admissible. Pour un poteau avec un excentrement e, on utilise la méthode linéaire ou la méthode racine. La méthode linéaire donne une largeur A = max(1,07; L/(L-e)) × b, où L est la distance entre axes des poteaux et b la largeur du poteau.

Exemple : pour un poteau de 45×45 cm avec un excentrement de 20 cm et une distance entre axes de 3,00 m, le coefficient m = max(1,07; 3,00/(3,00-0,20)) = max(1,07; 1,071) = 1,071. Les dimensions deviennent A = 1,071×0,45 = 0,48 m arrondi à 0,50 m, et B = 1,50 m pour respecter la surface portante.

Le ferraillage dans le sens de l’excentrement est majoré par rapport à une semelle centrée. Les armatures y-y (parallèles à l’excentrement) sont calculées avec un moment fléchissant augmenté de 20 à 30 %. Les armatures x-x (perpendiculaires) restent identiques à une semelle centrée. J’obtiens dans ce cas 8 HA14 dans le sens y-y et 6 HA14 dans le sens x-x.

Longrines de redressement : dimensionnement et ferraillage

La longrine de redressement est une poutre qui relie la semelle excentrée à une semelle voisine pour équilibrer le moment de renversement. Son prédimensionnement est donné par H_LR = max(61√r × √(Ms/b); 0,1L), où r est le rapport d’armatures, Ms le moment sollicitant et b la largeur de la longrine.

Pour un moment de 150 kNm et une largeur de longrine de 0,40 m, avec r=0,5, on obtient H_LR = max(61√0,5 × √(150/0,40); 0,1×3,00) = max(61×0,707×19,36; 0,30) = max(835; 0,30) soit une hauteur de 0,84 m arrondie à 0,85 m.

Le ferraillage longitudinal de la longrine comprend des armatures supérieures et inférieures dimensionnées pour les moments négatifs et positifs. Les étriers transversaux sont espacés de 20 cm maximum, avec un diamètre minimal de 8 mm. Je préconise un ferraillage symétrique pour faciliter la mise en œuvre et éviter les erreurs de positionnement.

Mise en œuvre sur le chantier : étapes, erreurs courantes et bonnes pratiques

La réalisation d’une semelle ferraillée sur chantier suit un processus rigoureux en sept étapes, de l’implantation au coulage du béton. Chaque étape comporte des points de contrôle critiques qui déterminent la qualité finale de la fondation.

Étape 1 : implantation et terrassement

Les axes des murs ou poteaux sont tracés au cordeau à partir des repères de nivellement. Les tranchées sont creusées jusqu’à atteindre le bon sol, défini par l’étude géotechnique. En France métropolitaine hors zone sismique, la profondeur hors gel varie de 50 cm dans l’ouest à 80 cm dans le nord-est. Le fond de fouille doit être plan, horizontal et exempt de tout élément meuble.

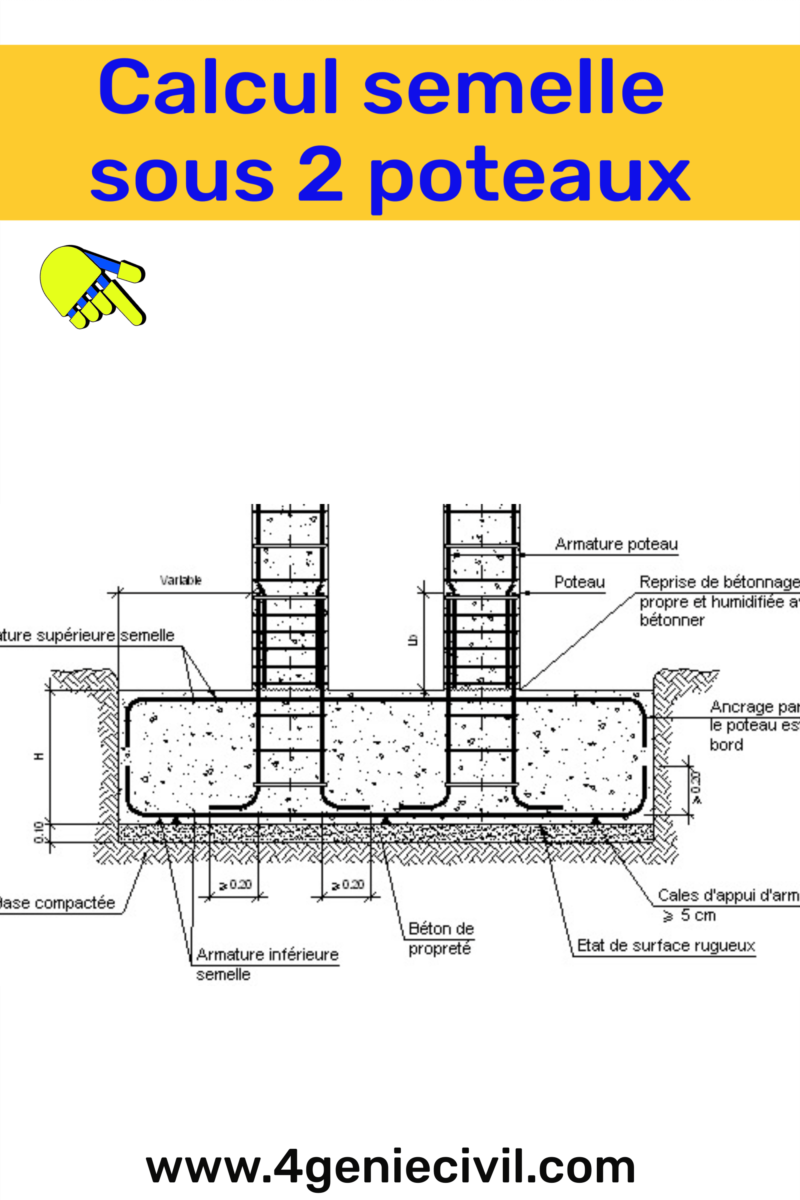

Étape 2 : béton de propreté

Un béton maigre dosé à 150 kg/m³ est coulé sur une épaisseur de 5 à 10 cm. Il assure l’enrobage inférieur des armatures et évite la contamination du béton de structure par les particules de terre. Je ne tolère pas l’absence de béton de propreté, même pour des petites fondations : c’est une source majeure de corrosion prématurée des aciers.

Étape 3 : mise en place des cales d’enrobage

Des cales en plastique ou en mortier sont positionnées sur le béton de propreté durci pour maintenir l’enrobage minimal de 4 à 5 cm. L’enrobage est la protection la plus efficace contre la corrosion des armatures. J’utilise systématiquement des cales à rupture de pont thermique pour éviter les remontées d’humidité.

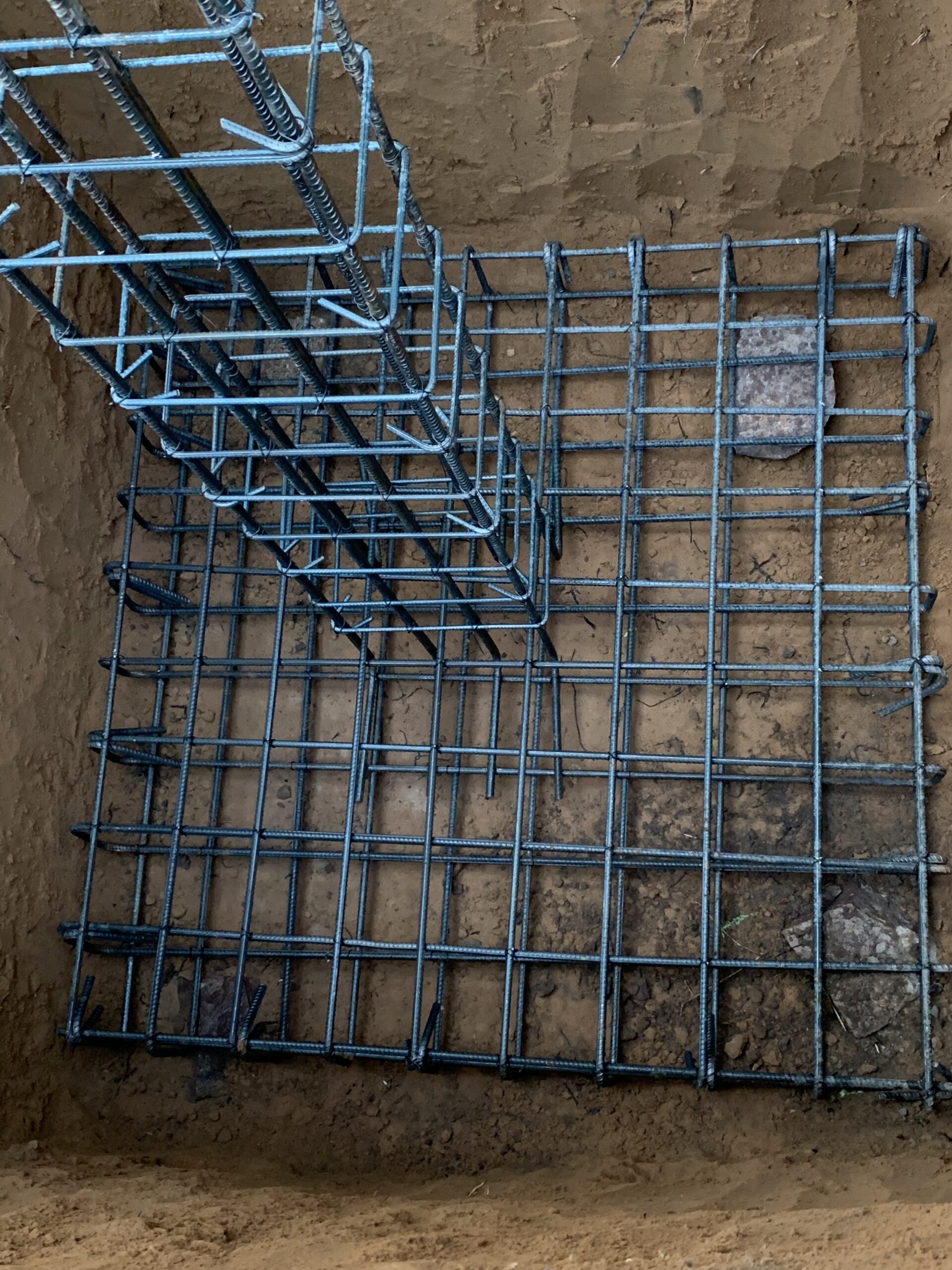

Étape 4 : assemblage et pose du ferraillage

Les cages d’armatures sont pré-assemblées sur une aire plane à proximité de la fouille. Chaque intersection barre-cadre est ligaturée au fil de fer recuit, avec un minimum de deux ligatures par nœud. La cage est ensuite déposée dans la tranchée à l’aide d’une grue ou manuellement pour les petites semelles. L’enrobage latéral est vérifié avec un gabarit.

Les erreurs les plus fréquentes que je relève sur les chantiers sont :

• Ferraille rouillée stockée à l’air libre sans protection, ce qui réduit l’adhérence acier-béton de 30 à 50 %
• Absence de cales d’enrobage latéral, les armatures touchant le coffrage
• Recouvrements insuffisants entre barres longitudinales, créant des points faibles
• Soudure des armatures au lieu de ligature, fragilisant l’acier par échauffement local
• Diamètre des barres inférieur au plan d’exécution, par souci d’économie mal placée

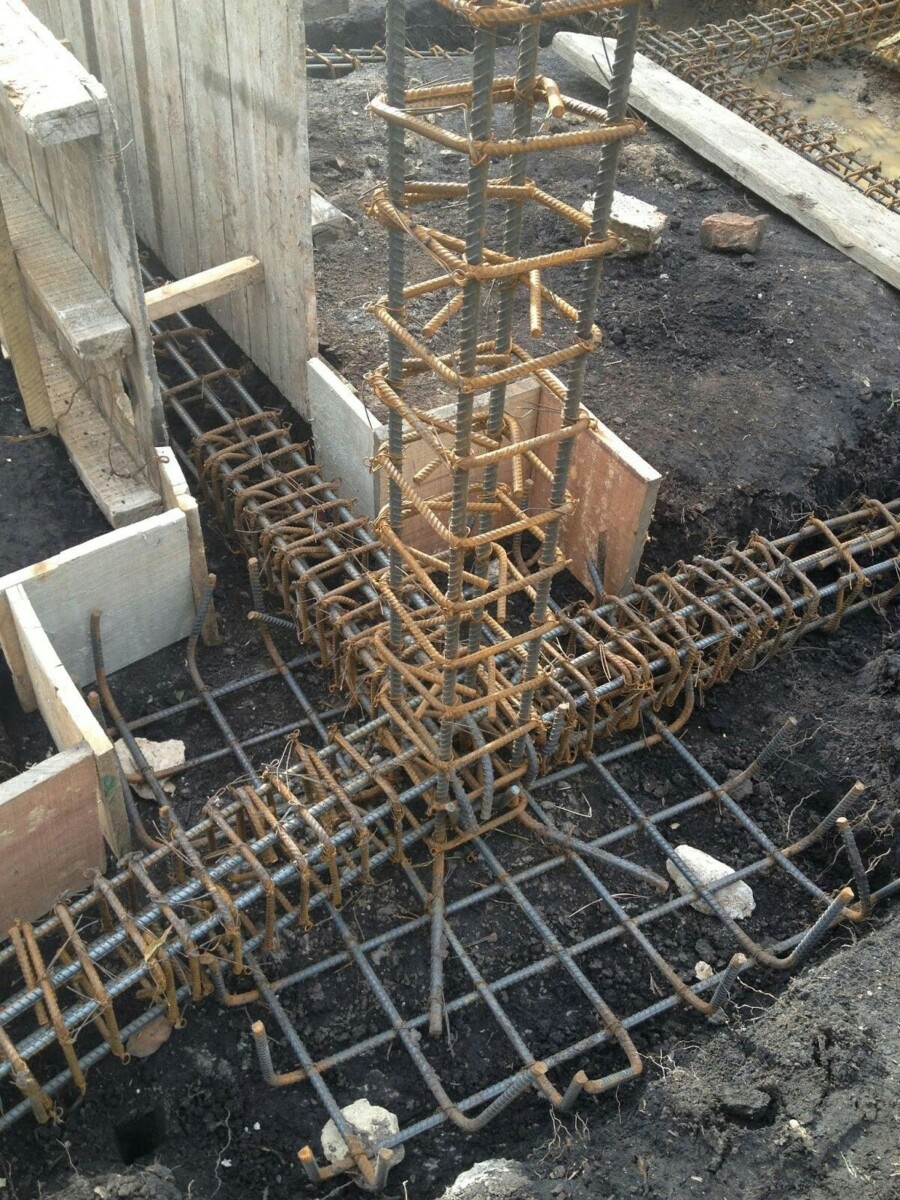

Étape 5 : armatures d’attente

Les aciers verticaux destinés au chaînage des murs ou au poteau sont ligaturés au ferraillage de la semelle avant coulage. Ils doivent dépasser d’au moins 50 cm au-dessus du niveau fini de la semelle pour permettre un recouvrement suffisant avec les armatures verticales de l’élément porteur. Des bouchons de sécurité sont placés aux extrémités pour éviter les blessures.

Étape 6 : coulage et vibration

Le béton de structure, dosé à 350 kg/m³ minimum (C25/30), est coulé en une seule fois sans interruption. La vibration est réalisée à l’aiguille vibrante, en prenant soin de ne pas déplacer les armatures. Les nids de cailloux autour des barres sont la cause principale de défauts d’adhérence.

Foire aux questions

Quel diamètre de ferraille pour une semelle de maison individuelle ?

Pour une maison R+1 standard sur sol de portance moyenne (0,2 à 0,3 MPa), les diamètres courants sont HA10 pour les armatures longitudinales et HA8 pour les cadres transversaux. En cas de charges importantes (R+2, toiture terrasse) ou de sol médiocre, le BET peut prescrire du HA12 voire HA14. Je déconseille le diamètre 6 mm pour les armatures principales car la section est insuffisante pour reprendre les moments de flexion.

Peut-on utiliser du treillis soudé dans une semelle filante ?

Oui, pour des semelles de largeur inférieure ou égale à 50 cm et des charges faibles. Le treillis soudé type ST25 ou ST35 peut remplacer le ferraillage traditionnel, à condition que la section d’acier soit équivalente et que le recouvrement entre panneaux soit d’au moins 40 cm. Au-delà de 50 cm de largeur, je préconise le ferraillage traditionnel en barres HA pour une meilleure maîtrise des espacements et des ancrages.

Quelle est la profondeur minimale d’une semelle hors gel ?

La profondeur hors gel varie selon la région : 50 cm dans l’ouest et le sud-ouest, 60 à 80 cm dans le nord-est et en altitude, jusqu’à 1,20 m en montagne. Le gel peut provoquer un soulèvement différentiel des fondations si la semelle n’est pas suffisamment enterrée. L’étude de sol G2 détermine précisément cette profondeur en fonction de l’indice de gel local.

Faut-il un plan de ferraillage pour une extension de maison ?

Oui, absolument. Une extension, même de 20 m², génère des charges sur les fondations. Le plan de ferraillage fait partie du dossier d’exécution (EXE) et doit être conforme au DTU 13.11 et à l’Eurocode 2. C’est aussi un justificatif indispensable pour l’assurance dommages-ouvrage et la garantie décennale en cas de sinistre.
