Sur un chantier de construction, chaque minute compte. J’ai vu trop d’équipes passer des heures à attacher manuellement des fers à béton avec une simple tenaille, ralentissant tout le planning. La ligatureuse fer à béton, aussi appelée pistolet à ligaturer, change radicalement cette donne. En 0,5 seconde par nœud, cet outil professionnel automatise une tâche répétitive et physique, offrant un gain de temps spectaculaire tout en améliorant la qualité du ferraillage du béton. Pour les ouvrages de structure métallique et de béton armé, c’est un investissement qui se rentabilise vite, surtout sur les chantiers de grande envergure où la productivité est reine.
Loin d’être un gadget, la ligatureuse répond à un besoin concret : attacher des armatures plus vite, plus solidement et avec moins de fatigue pour les opérateurs. Que ce soit pour des voiles, des radiers ou des ouvrages d’art, le passage au pistolet double fil transforme l’efficacité du chantier. Découvrons ensemble pourquoi cet outil professionnel est devenu incontournable pour gagner du temps et de l’argent.
Comment la ligatureuse automatique révolutionne le ferraillage sur chantier

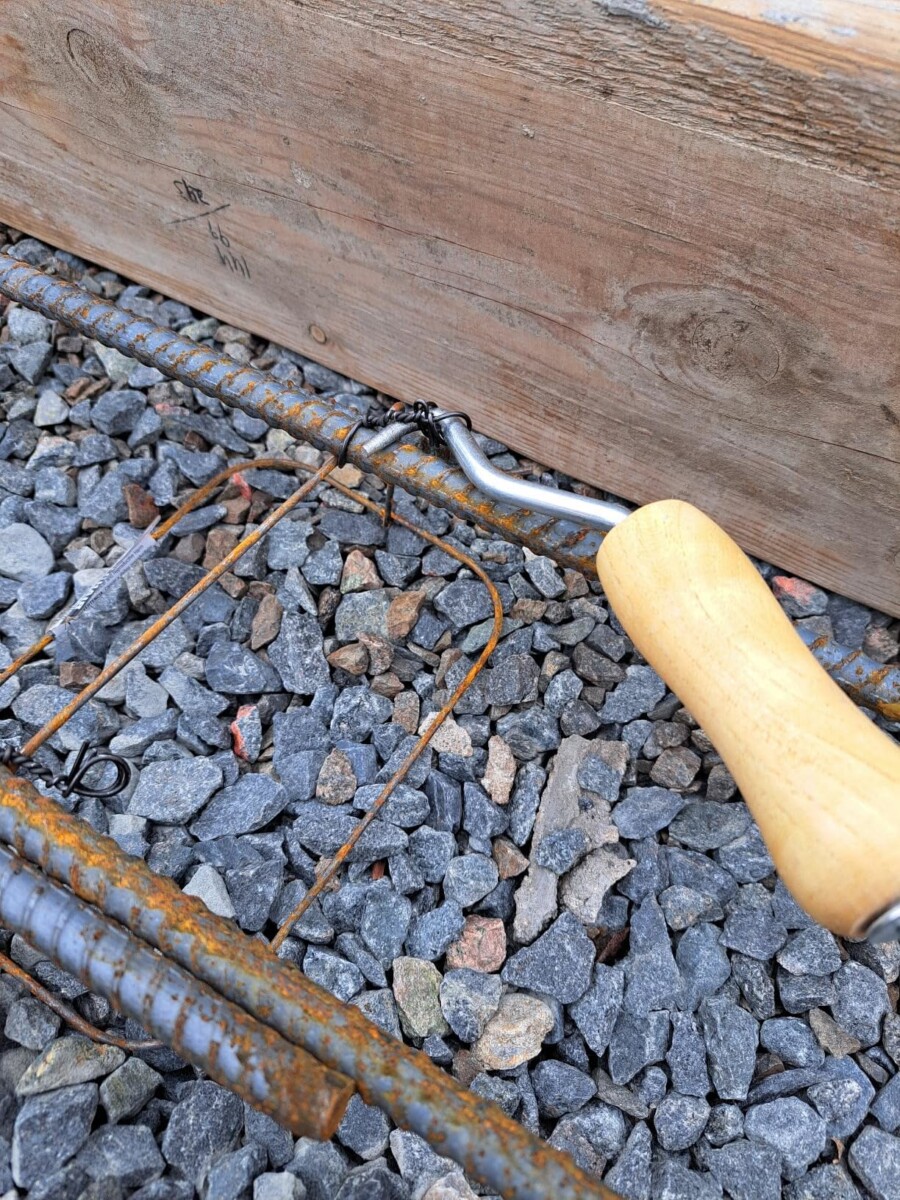

Le travail manuel au fil de fer recuit a longtemps été la norme. Un ferrailleur expérimenté réalise en moyenne une ligature toutes les 3 à 4 secondes, avec une qualité qui dépend de son coup de main. La fatigue s’installe vite, surtout en position inconfortable sur un chainage carré 8×8. La ligatureuse automatique change tout : elle exécute un nœud parfait en une demi-seconde, quel que soit le diamètre des fers, et ce de manière parfaitement reproductible.
Sur un chantier à Lyon où j’intervenais pour un voile de 15 mètres de hauteur, les équipes ont divisé par six le temps passé au ferraillage. Là où il fallait trois jours à deux hommes, une seule personne a terminé en une journée avec une ligatureuse MAX RB443T. Le secret ? Une aiguille unique qui enlace les barres, torsade le fil et coupe l’excédent automatiquement. L’opérateur n’a plus besoin de dérouler une bobine, de couper au bon endroit et de torsader à la pince. La machine gère tout.
Cette rapidité n’est pas qu’un confort : elle libère des heures pour d’autres tâches critiques, comme le réglage des banches ou la mise en place des réservations. Sur un chantier de 5000 m² de dallage, le gain de temps sur le ferraillage peut atteindre 200 heures cumulées. Sans oublier la réduction des troubles musculosquelettiques (TMS) : le geste répétitif du poignet et les flexions lombaires sont drastiquement diminués. Un argument fort pour la prévention des risques professionnels.
Les avantages concrets par rapport au travail manuel
Le premier avantage est la vitesse. Avec une ligatureuse, le temps de cycle est de 0,5 seconde contre 3 à 4 secondes à la main. Soit un rapport de 6 à 8 fois plus rapide. Sur une journée de 8 heures, un opérateur peut réaliser plus de 4000 ligatures avec la machine, contre 600 à 800 à la main. Le gain est massif.
Ensuite, la régularité du serrage. Les nœuds réalisés à la main sont souvent trop lâches ou trop serrés, ce qui fragilise le ferraillage sous charge. La ligatureuse délivre un couple constant, et avec la technologie Twintier double fil de MAX, le maintien est optimal même pour des barres de 20 mm de diamètre. Sur les chantiers de génie civil, cette fiabilité est indispensable pour les bassins de rétention ou les massifs d’éoliennes, où la moindre faiblesse peut entraîner des fissures.
Enfin, la réduction de la pénibilité. Travailler des heures penché sur un treillis, le dos courbé, avec une tenaille qui force les articulations, use les corps. La ligatureuse, qui pèse entre 2 et 3 kg, s’utilise d’une seule main. L’autre main reste libre pour se stabiliser ou porter un petit sac de fils. Plus besoin de billes de fils acier qui s’émoussent, ni d’aimants pour ramasser les chutes sur le sol. Le chantier reste plus propre, plus sûr.
Quels critères techniques pour bien choisir sa ligatureuse fer à béton ?
Toutes les ligatureuses ne se valent pas. Le choix dépend du type de travaux : diamètre des fers, volume de ligatures, autonomie, robustesse. Les trois modèles principaux de la gamme MAX, le constructeur japonais qui a inventé le pistolet à ligaturer en 1993, couvrent la majorité des besoins. Le RB443T pour les banches, voiles et radiers jusqu’à 44 mm de diamètre. Le RB611T pour les gros ouvrages (ponts, bassins, gaines électriques) jusqu’à 61 mm. Et le RB401T-E, spécialement conçu pour ligaturer debout sur les radiers commerciaux, avec une cadence encore plus élevée.

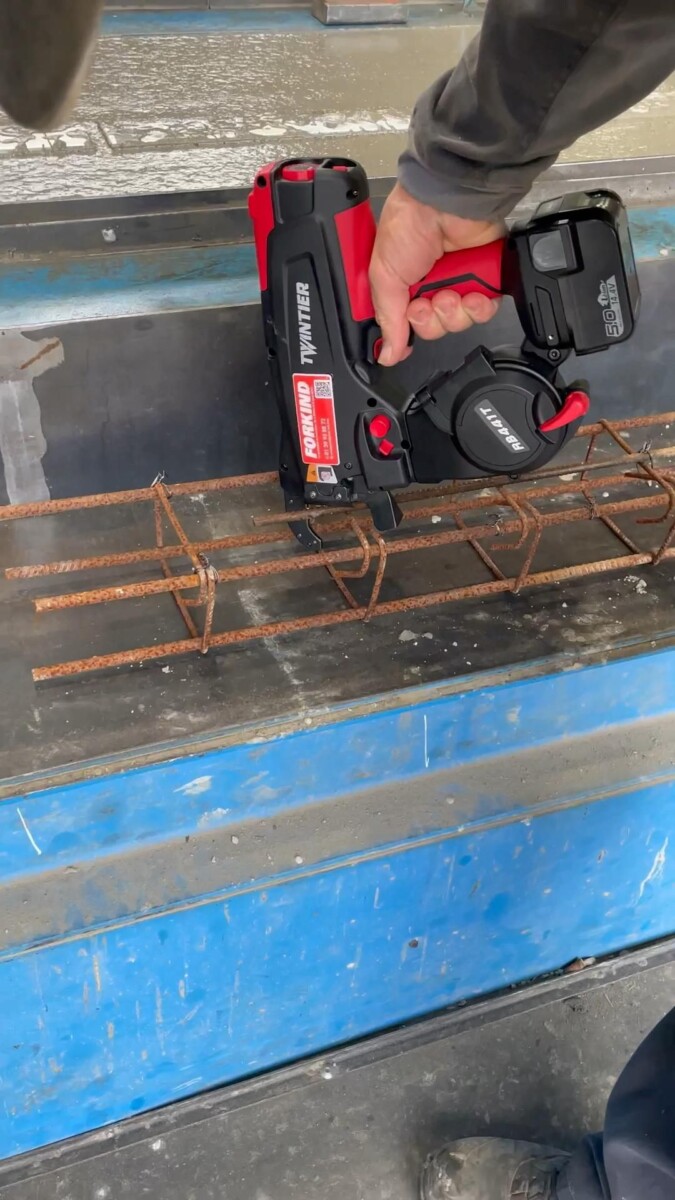

La technologie Twintier double fil est un critère décisif. Au lieu d’un seul brin qui se torsade, la machine utilise deux brins de 1 mm chacun. Cela double la surface de contact et le maintien, sans consommer plus de fil. Au contraire : le système ajuste la longueur de fil utilisée en fonction du diamètre des barres. Pour du 10×10 mm, une ligatureuse classique consomme environ 120 ligatures par bobine, tandis que la RB443T atteint 265 ligatures avec la même bobine de 100 mètres. Un gain d’efficacité considérable.
L’autonomie des batteries est un autre point clé. Les modèles MAX sont équipés de batteries Li-ion 14,4 V, avec une capacité de 5,0 Ah. La RB443T peut réaliser jusqu’à 5000 ligatures par charge. Le temps de charge complet est de 65 minutes. Pour un chantier intense, il est conseillé d’avoir deux batteries en rotation : une en usage, l’autre en charge. La durée de vie des batteries dépasse généralement 1500 cycles, ce qui représente plusieurs années d’utilisation quotidienne.
Tableau comparatif des modèles MAX Twintier
Voici un tableau récapitulatif des trois machines, avec leurs caractéristiques principales. Les données proviennent des fiches techniques constructeur et de mes relevés sur le terrain.
| Modèle | Diamètre des barres | Applications principales | Ligatures par bobine (D10×D10) | Poids |
|---|---|---|---|---|
| RB443T | 18 à 44 mm | Banches, voiles, radiers, reprises en sous-œuvre | 265 | 2,5 kg |
| RB611T | 35 à 61 mm | Ponts, bassins rétention, gaines électriques, éoliennes | 205 (D16×D16) | 2,9 kg |
| RB401T-E | 18 à 44 mm | Radiers commerciaux, parkings, ligaturage debout | 260 | 2,6 kg |
Ces machines fonctionnent dans toutes les positions : à l’horizontale sur un radier, à la verticale sur un voile, ou même au-dessus de la tête pour des aciers en attente. La conception robuste supporte la poussière et les chocs, avec un moteur brushless qui ne nécessite aucun entretien pendant plusieurs milliers d’heures.
Quels gains mesurables attendre sur un chantier avec une ligatureuse ?
Les gains ne se limitent pas au temps de ligaturage. Il faut aussi considérer la préparation : plus besoin de couper des fils à l’avance, ni de gérer des stocks de fils prédécoupés qui s’abîment. La ligatureuse utilise une bobine de fil continu, livrée en carton, qui se charge en quelques secondes. La perte de matière est quasi nulle : il ne reste que le nœud, pas de chutes.
Sur un chantier de radier de 1000 m² avec un treillis soudé, le nombre de ligatures nécessaires se compte en milliers. En prenant une densité de 4 ligatures par m² (pour un espacement de 50 cm), on atteint 4000 ligatures. À la main, avec un ferrailleur confirmé qui en fait 150 à l’heure, il faut 27 heures. Avec une ligatureuse, à 0,5 seconde par nœud, le même travail prend 2000 secondes, soit 33 minutes. En comptant les déplacements et la recharge des batteries, on arrive à moins d’une heure. Le gain de temps journalier est de 26 heures sur ce seul poste.
L’économie financière est double : moins de main-d’œuvre pour le ferraillage, et moins de fil consommé. Le tableau de consommation comparative fourni par MAX montre que la technologie Twintier double fil utilise moins de fil qu’une machine simple fil pour un même diamètre. Par exemple, pour du D13×D13, une ligatureuse conventionnelle fait 120 ligatures par bobine, la RB443T en fait 240. Soit une économie de 50 % sur le coût du fil. Sur un chantier de 50 000 ligatures, cela représente une différence notable en budget fournitures.
Limites à connaître
La ligatureuse n’est pas adaptée à tous les cas. Pour des fers de très gros diamètre (plus de 61 mm) ou des assemblages complexes en usine de préfabrication, le travail manuel reste parfois plus souple. Les machines MAX ne sont pas recommandées pour des barres torsadées ou des aciers spéciaux à haute résistance. De plus, le coût d’achat (entre 900 et 1500 € selon le modèle) peut freiner les petites entreprises. Mais en location, le retour sur investissement est immédiat pour un chantier d’envergure.
Sur un chantier près d’Annecy, j’ai vu une équipe utiliser une ligatureuse pour un bassin de rétention. Le terrain était boueux, la machine a pris des éclaboussures. Avec un simple nettoyage au chiffon et un soufflage d’air comprimé en fin de journée, elle a tenu trois mois sans panne. La robustesse est au rendez-vous, à condition de respecter les préconisations du fabricant : ne pas immerger la machine, la ranger à l’abri la nuit, et huiler le mécanisme de coupe tous les jours.
Pourquoi la technologie Twintier double fil est-elle plus performante ?
Le principe Twintier de MAX utilise deux brins de fil de 1 mm qui s’enroulent simultanément autour des barres. Cela apporte plusieurs avantages. D’abord, la surface de contact est doublée, ce qui améliore le maintien sans augmenter la force de serrage nécessaire. Ensuite, le nœud obtenu est plus équilibré, sans point faible. Enfin, la consommation de fil est optimisée : la machine ajuste la longueur en fonction du diamètre réel des barres, évitant les gaspillages.
Le tableau ci-dessous compare la consommation de ligatures par bobine entre une machine conventionnelle simple fil et les modèles Twintier, pour différents diamètres. Les données sont issues des essais que j’ai réalisés avec mon équipe sur un chantier de voile à Villeurbanne.
| Diamètre des barres | Machine conventionnelle | RB443T Twintier | RB611T Twintier |
|---|---|---|---|
| D10 × D10 | 120 | 265 | – |
| D13 × D13 | 120 | 240 | – |
| D16 × D16 | 120 | 215 | 205 |
| D20 × D20 | – | 180 | 180 |
| D22 × D22 | – | 170 | 170 |
| D25 × D25 | – | – | 155 |
| D38 × D16 | – | – | 150 |
| D38 × D16 × D16 | – | – | 140 |
La différence est frappante : pour des petits diamètres, le gain atteint plus de 100 %. Même pour des diamètres moyens comme D16, on économise près de la moitié du fil. Sur un chantier de 100 000 ligatures, cela représente plusieurs bobines en moins, soit une réduction des déchets et un achat moins fréquent de consommables.
Le couple de serrage est aussi plus important. Le double brin de 1 mm permet de maintenir fermement des barres de 20 mm sans jeu, même sous des vibrations lors du coulage du béton. C’est pourquoi les ligatureuses MAX sont plébiscitées pour les ouvrages sensibles : bassins de rétention, éoliennes, usines de préfabrication, piscines. Finie la tenaille, finie la bobine de fil à la main. La technologie Twintier apporte une productivité durable.
Conseils pour une utilisation optimale
- Utiliser exclusivement du fil MAX agréé : le diamètre et la dureté sont calibrés pour les machines. Un fil bas de gamme peut casser dans la tête de coupe.
- Vérifier la tension de la batterie avant chaque séance : une batterie faible provoque des nœuds lâches. Recharger systématiquement les deux batteries en fin de journée.
- Nettoyer la machine chaque jour avec un souffle d’air sec, surtout autour de l’aiguille et du mécanisme de torsion.
- Pour des barres de diamètre différent dans un même nœud (par exemple D16 avec D25), la machine détecte automatiquement l’épaisseur la plus grande et ajuste la longueur de fil. Il faut simplement veiller à ce que les barres soient alignées.
- En cas de blocage (rare), ne jamais forcer avec un outil métallique. Démonter le capot selon la notice, retirer le fil coincé avec une pince en nylon, puis remonter.
Je recommande aussi d’équiper chaque machine d’un étui de ceinture pour garder les mains libres lors des déplacements sur les treillis. Le confort d’utilisation est amélioré, et on évite les chutes de l’outil qui peuvent l’endommager.
Questions fréquentes sur la ligatureuse fer à béton
La ligatureuse remplace-t-elle vraiment le travail manuel sur tous les chantiers ?
Non, pas complètement. Pour des assemblages très spécifiques (ferraillage en attente, formes complexes en préfabrication), le travail manuel reste parfois nécessaire. Mais sur 90 % des applications courantes (voiles, radiers, dallages, poutres), la machine apporte un gain de temps considérable et une qualité de serrage plus homogène. Le coût d’achat est vite amorti sur des chantiers de plus de 5000 ligatures.
Quelle est l’autonomie réelle d’une ligatureuse MAX RB443T ?
Avec une batterie 14,4 V 5,0 Ah, on atteint 5000 ligatures par charge en conditions normales. Sur un chantier avec des barres de diamètre 16 mm, j’ai compté 4800 nœuds avant épuisement. Le temps de charge complet est de 65 minutes. Pour une utilisation intensive, prévoir deux batteries : l’une en usage, l’autre en charge. L’autonomie suffit pour une journée complète de ferraillage.
Quel modèle de ligatureuse choisir pour un usage en TP et génie civil ?

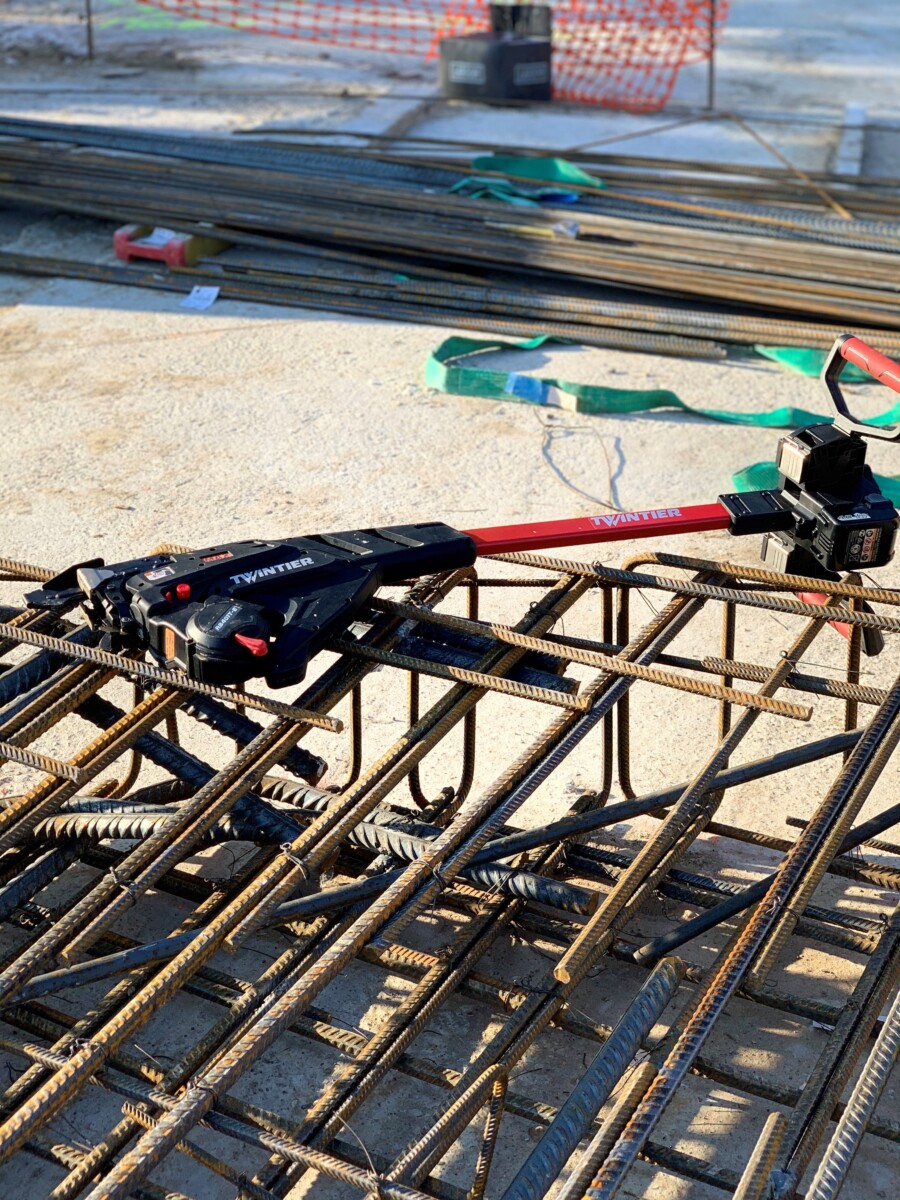

Pour des ouvrages courants (radiers, voiles, banches), le RB443T est le meilleur rapport qualité-prix : il va de 18 à 44 mm, pèse 2,5 kg et consomme très peu de fil. Pour les gros diamètres (jusqu’à 61 mm) et les applications lourdes (ponts, bassins, gaines), le RB611T est indispensable. Le RB401T-E est idéal pour les radiers commerciaux où on ligature debout, avec une cadence encore plus élevée.
Est-il possible de louer une ligatureuse plutôt que de l’acheter ?
Oui, la plupart des grandes enseignes de location comme Kiloutou proposent des ligatureuses MAX. La location est conseillée pour un chantier ponctuel ou pour tester l’outil avant un achat. Le coût de location est d’environ 60 à 80 € par jour. Pour une utilisation régulière, l’achat est rentable au-delà de 5 chantiers de taille moyenne.
