Le diamètre 20 en fer à béton est un standard pour les ouvrages exigeant une capacité portante élevée. Ce format, qui pèse environ 2,466 kilogrammes par mètre linéaire, se retrouve sur les chantiers de fondations profondes, de poteaux de grande hauteur ou d’infrastructures de travaux publics. Son usage n’est pas anodin : il répond à des calculs de structure précis où la reprise d’efforts importants impose une section d’acier conséquente, comme expliqué dans le ferraillage du béton. Contrairement aux idées reçues, choisir ce diamètre ne revient pas à « mettre plus gros pour être tranquille » ; c’est une décision technique qui engage la sécurité de l’ouvrage sur sa durée de vie.
À Lyon, sur un chantier de réhabilitation d’un immeuble des années 1970, Alicia a vu des poteaux reprendre des charges verticales de près de 200 tonnes grâce à un ferraillage en HA20 correctement cadré. Ailleurs, sur un pont routier en zone sismique, des barres de 20 millimètres ont été préférées à des diamètres inférieurs pour limiter le nombre de lits d’armature et faciliter le coulage du béton. Ces exemples montrent que le diamètre 20 n’est pas un simple « gros fer » : c’est un outil de précision pour le bureau d’études et l’entreprise de gros œuvre.

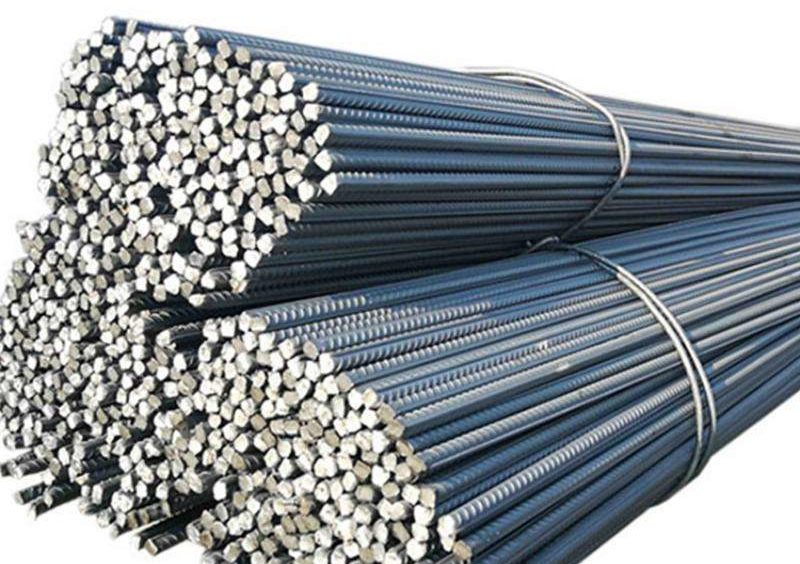

Fer à béton diamètre 20 : caractéristiques techniques et poids linéaire

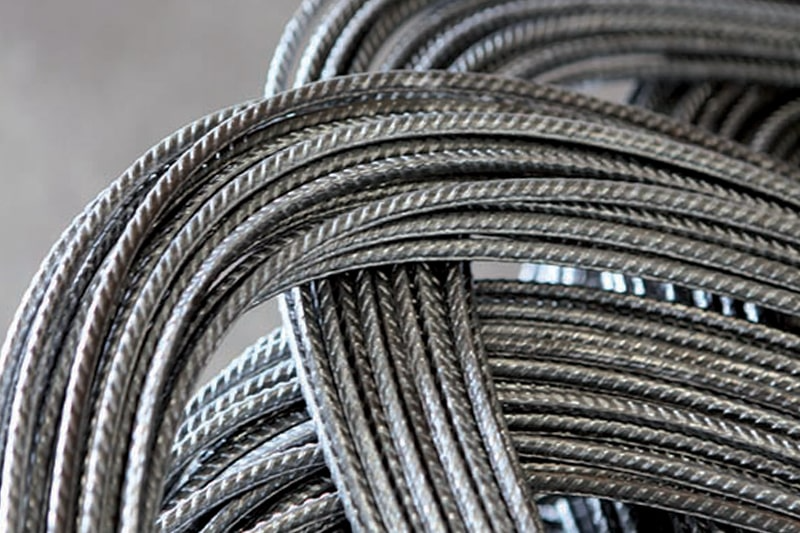

Le fer à béton de diamètre 20 est une barre nervurée à haute adhérence (HA) qui répond à la norme NF A 35-016, classe B500B ou B500C selon l’usage. Sa section nominale est de 314 millimètres carrés, ce qui lui confère une capacité de traction théorique de l’ordre de 157 kN (environ 16 tonnes) pour une nuance B500. Sur le terrain, ces valeurs sont modulées par les coefficients de sécurité et les dispositions constructives, mais elles donnent un ordre de grandeur de ce que ce diamètre peut encaisser en ferraillage pour dalle.

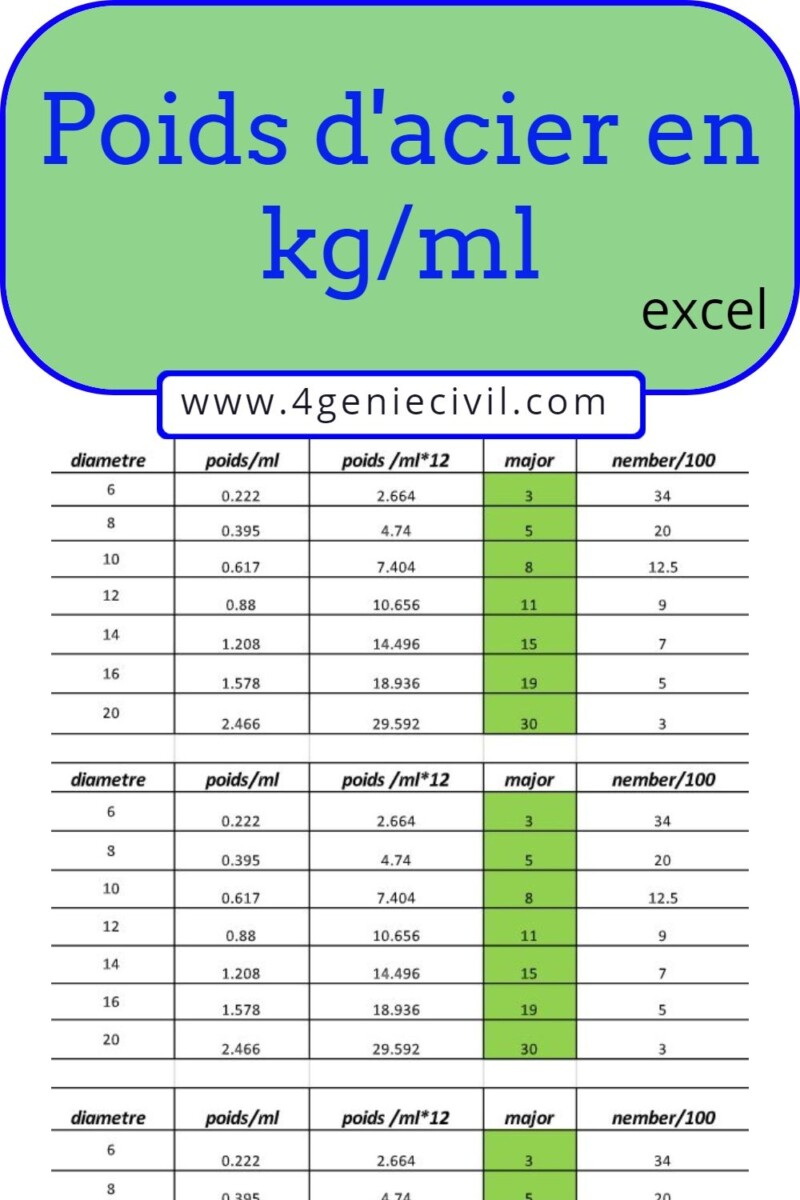

Le poids unitaire est une donnée essentielle pour la logistique chantier. Une barre de 12 mètres de long – format le plus courant en négoce – pèse 29,592 kilogrammes. Cela signifie qu’une tonne de ce diamètre contient environ 33 barres. Alicia insiste sur ce point : « Quand on commande du HA20, il faut prévoir le matériel de manutention. Sur un chantier de travaux publics à Grenoble, j’ai vu des équipes perdre une demi-journée parce qu’ils n’avaient pas de grue adaptée pour décharger les paquets de 2 tonnes. »
Comparé au diamètre 16 ou 12, le 20 offre une résistance mécanique nettement supérieure, mais cela a un coût : non seulement le prix au kilo est plus élevé – comptez 1,20 à 1,50 € le kilo selon les régions – mais la mise en œuvre est plus complexe. Le cintrage d’une barre de 20 nécessite un matériel spécifique, surtout pour réaliser des crochets ou des ancrages courbes. Les ateliers de ferraillage préfèrent souvent utiliser des coupleurs mécaniques pour éviter des pliages trop serrés qui fragilisent l’acier.
Comment identifier un fer à béton de qualité pour diamètre 20 ?
Le marquage en continu sur la barre doit indiquer la classe d’acier, le diamètre et l’origine de coulée. En 2026, les normes européennes imposent un traçage complet : vous devez voir « B500B 20 » ou « B500C 20 » gravé à intervalles réguliers. Alicia conseille de vérifier systématiquement ce marquage à la réception : « J’ai déjà vu des barres de 18 millimètres estampillées 20 par erreur d’étiquetage. Un simple contrôle visuel et un pied à coulisse évitent des désordres structurels. »
La surface doit être exempte de rouille profonde. Une oxydation superficielle (couleur orangée) est acceptable, mais pas de piqûres ou de décollements d’écailles. Le poids au mètre linéaire doit correspondre à la valeur théorique : 2,466 kg/m. Un écart de plus de 4,5 % est synonyme de non-conformité selon la norme. Sur un chantier de pont à Valence, des barres d’importation affichaient un poids de 2,35 kg/m : elles ont été refusées car la section réelle était inférieure de 5 %, ce qui compromettait les calculs de résistance.

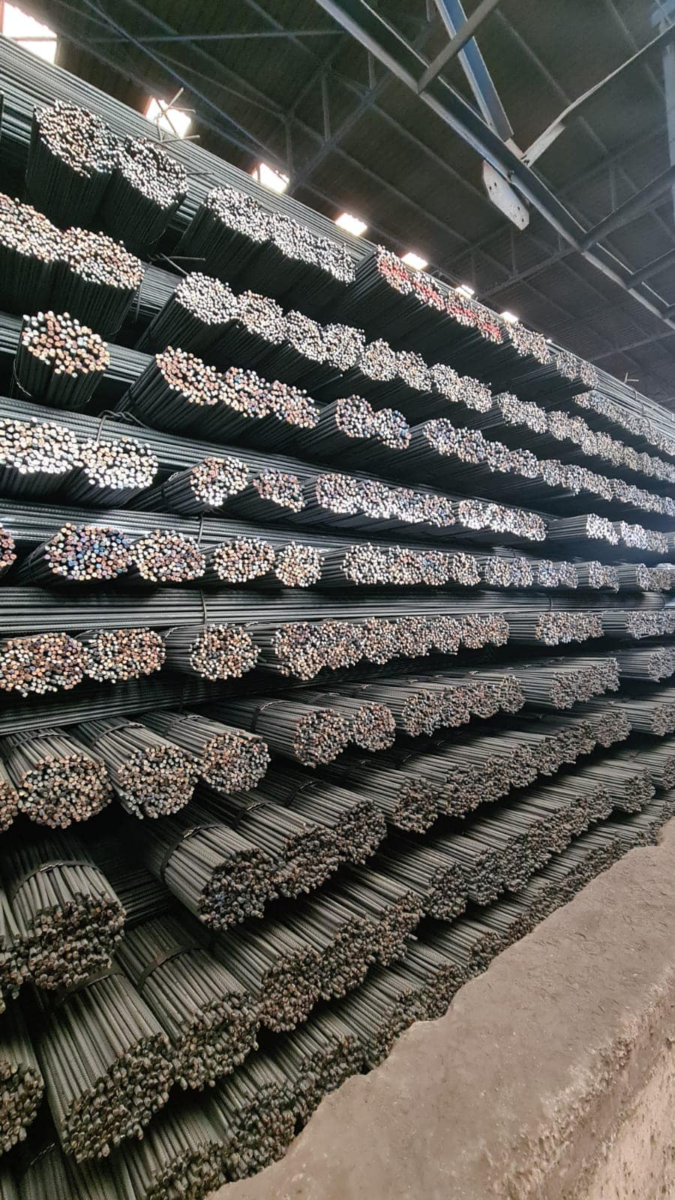

Applications principales du fer à béton diamètre 20 dans les infrastructures
Le fer à béton de diamètre 20 est le choix privilégié pour les éléments d’infrastructure soumis à des efforts de flexion et de cisaillement importants. Dans les fondations profondes (pieux, barrettes), la section de 20 millimètres permet de limiter le nombre de barres tout en garantissant une densité d’acier suffisante pour reprendre les moments fléchissants. Sur le chantier du nouveau viaduc de la Saône, près de Lyon, les pieux de 1,20 mètre de diamètre sont ferraillés avec un lit de 8 barres HA20 en armature principale, espacées de 25 centimètres, avec des cadres HA10 tous les 20 centimètres.
Dans les massifs de fondation pour équipements industriels ou éoliens, le diamètre 20 est courant pour les armatures longitudinales des longrines et des semelles filantes. La raison : ces éléments subissent des tractions importantes en partie inférieure sous l’effet du poids des superstructures. Un mauvais dimensionnement à cet endroit peut entraîner des fissurations en hourdis, voire une rupture fragile. Alicia se souvient d’une affaire à Saint-Étienne où une semelle de pylône électrique avait été ferraillée en HA12 : « Au bout de deux ans, des fissures traversantes sont apparues. On a dû reprendre l’ensemble en HA20 avec un enrobage de 5 centimètres. Le surcoût était dix fois supérieur à ce qu’aurait coûté le bon choix initial. »
Les poteaux de grande hauteur ou fortement chargés (immeubles de grande hauteur, halls industriels, ouvrages d’art) utilisent le diamètre 20 pour limiter l’encombrement du ferraillage et garantir un bétonnage de qualité. Un poteau de 40×40 cm avec 4 barres HA20 offre une section d’acier équivalente à 8 barres HA14, mais en occupant beaucoup moins de place, ce qui facilite l’insertion du béton et le passage des vibrateurs. L’économie sur la main-d’œuvre compense souvent le surcoût de l’acier.
Utilisation en zone sismique : le diamètre 20 sous contrainte
Dans les zones de sismicité modérée à forte (zones 3 et 4 en France métropolitaine), les règles parasismiques imposent des dispositions constructives strictes. Le diamètre 20 est souvent retenu pour les armatures longitudinales des poteaux et des voiles, car il garantit un rapport d’élancement et une ductilité suffisante. Les cadres, étriers et épingles doivent être en diamètre minimum 8, mais l’espacement est réduit à 10 centimètres dans les zones critiques (rotules plastiques).
Alicia recommande de ne jamais substituer le diamètre 20 par deux barres de diamètre 14 dans un poteau parasismique : « La disposition des armatures influence le confinement du béton. Deux barres de 14 ne remplacent pas une barre de 20 en termes d’adhérence et de répartition des contraintes. C’est une erreur fréquente chez les autoconstructeurs qui veulent économiser. » La ductilité du B500C est impérative dans ce contexte, car elle permet à l’armature d’allonger de 10 % avant rupture, dissipant ainsi l’énergie sismique.
| Ouvrage | Nombre de barres HA20 typique | Espacement des cadres | Enrobage mini (cm) |
|---|---|---|---|
| Poteau R+5 (30×30) | 4 | 15 cm | 3 |
| Pieu de pont (Ø1,20 m) | 8 | 20 cm | 5 |
| Semelle de pylône | 6 | 25 cm | 4 |
| Longrine de fondation | 4 | 20 cm | 4 |
Comparaison du diamètre 20 avec les autres diamètres courants (12, 16, 25)
Sur un chantier, le choix entre un HA12, HA16 ou HA20 ne se fait pas au hasard. Chaque diamètre a son domaine de prédilection. Le HA12 est idéal pour les dalles, les chaînages verticaux légers et les attentes de reprise. Le HA16 convient aux poutres de portée moyenne (6 à 8 mètres) et aux poteaux d’étage courant. Le HA20, lui, prend le relais pour les éléments porteurs principaux et les fondations. Au-delà, le HA25 est réservé aux ouvrages exceptionnels (ponts à très grande portée, piles de viaduc).
Un tableau comparatif des sections et capacités aide à comprendre ces différences. La section d’un HA20 (314 mm²) est presque le double de celle d’un HA16 (201 mm²) et plus de 2,5 fois celle d’un HA12 (113 mm²). En termes de moment résistant, pour une poutre de 30 cm de large en béton C25/30, l’ajout d’un lit de HA20 plutôt que de deux HA16 permet d’augmenter le moment ultime d’environ 15 % tout en simplifiant le ferraillage.
Alicia observe que beaucoup de maîtres d’ouvrage privés demandent du HA20 « pour être tranquilles » sur des projets qui pourraient être dimensionnés en HA16. « C’est un faux confort, dit-elle. Non seulement le coût augmente, mais la mise en œuvre devient plus lourde. J’ai un client à Chambéry qui a fait ferrailler sa dalle de sous-sol en HA20 espacé de 15 cm. Le poids total d’acier était de 8 tonnes au lieu de 5, pour une dalle qui n’aurait jamais dû voir autre chose que du HA12. » Le surdimensionnement n’est pas une garantie de sécurité si les règles de l’art (enrobage, recouvrement, cadres) ne sont pas respectées.
En revanche, le diamètre 20 présente un avantage certain pour les ouvrages exposés à des efforts dynamiques (ponts, parkings, plateformes industrielles). Sa plus grande raideur limite les déformations sous charge cyclique, ce qui réduit les risques de fatigue de l’acier à long terme. Des études récentes montrent que les nappes de HA20 ont une durée de vie en fatigue 30 % supérieure à celles en HA16 pour des cycles de contrainte équivalents.
Quand le diamètre 20 devient indispensable en travaux publics
Dans les travaux publics, le fer à béton diamètre 20 est un standard pour les pièces de pont, les chevêtres, les culées et les murs de soutènement de grande hauteur. Ces éléments subissent des contraintes de flexion et de cisaillement qui justifient l’emploi de barres de forte section. Par exemple, un chevêtre de pont d’une portée de 25 mètres peut nécessiter des nappes de HA20 espacées de 12 cm en partie inférieure, avec des relevés d’armatures en zone d’appui pour reprendre les moments négatifs.
Alicia a participé à la construction d’un mur de soutènement de 8 mètres de haut près de Grenoble. « Nous avons utilisé du HA20 en armature verticale tous les 15 cm, avec un double lit en partie basse pour résister à la poussée des terres. Le choix du 20 était imposé par la hauteur : avec du HA16, il aurait fallu doubler le nombre de barres, ce qui aurait rendu le bétonnage impossible. » Le diamètre 20 permet de limiter la densité d’armature à 150 kg/m³ de béton, contre 200 kg/m³ avec du HA16 dans la même configuration.
Mise en œuvre et précautions spécifiques au diamètre 20
La mise en œuvre du fer à béton de diamètre 20 exige des moyens adaptés. Le cintrage à froid de barres de 20 mm nécessite une cintreuse de capacité suffisante, généralement hydraulique pour les diamètres supérieurs à 16. Les diamètres de mandrin doivent respecter les prescriptions des normes : pour un crochet normal, le rayon de courbure ne doit pas être inférieur à 4 fois le diamètre de la barre, soit 8 cm. Alicia a constaté des problèmes de fissuration à l’intrados de crochets trop serrés sur un chantier de l’Ain : « Les barres avaient été cintrées sur un mandrin de 12 cm au lieu de 8, ce qui a créé des micro-fissures. On a dû changer toutes les barres concernées. »
Le ligaturage des armatures de diamètre 20 se fait avec du fil de fer recuit de diamètre 1,6 mm minimum, en doubles brins pour garantir le maintien. Les attentes de reprise en HA20 doivent avoir une longueur minimale de 35 fois le diamètre (soit 70 cm) en zone tendue, et 50 fois (1 m) en zone sismique. Ces longueurs imposent de prévoir des réservations dans les coffrages, surtout pour les attentes verticales dans les fondations.
L’enrobage, c’est-à-dire la distance entre la surface de la barre et la face extérieure du béton, doit être d’au moins 3 cm en intérieur, 4 cm en extérieur et 5 cm en milieu agressif (bords de mer, stations d’épuration). Pour le diamètre 20, cet enrobage plus élevé est facile à respecter car la barre elle-même occupe plus de place. Alicia recommande des cales clipsables spécifiques pour HA20, espacées de 50 cm maximum, avec des cales latérales pour maintenir l’écartement par rapport au coffrage.
Tableau des recouvrements et longueurs de développement pour HA20
| Type d’ouvrage | Longueur de recouvrement (en cm) | Espacement max entre barres (cm) | Rayon de courbure mini (cm) |
|---|---|---|---|
| Zone tendue (B500B) | 70 | 25 | 8 |
| Zone comprimée | 42 | 30 | 8 |
| Zone sismique (B500C) | 100 | 20 | 10 |
| Extérieur (classe XC4) | 84 | 20 | 8 |
Erreurs fréquentes avec le diamètre 20 et comment les éviter
L’erreur la plus commune sur les chantiers utilisant du diamètre 20 est le mauvais positionnement des barres dans la section. Par exemple, dans une poutre, les barres doivent être placées en partie inférieure dans la zone de moment positif, et en partie supérieure aux appuis. Alicia a vu une poutre d’angle de 7 mètres ferraillée en HA20 uniformément réparti sur toute la hauteur : « C’était un gâchis complet. L’acier travaillait à 30 % de sa capacité et la poutre a fléchi de 5 cm sous charge d’exploitation. »
Une autre erreur est l’omission des cadres et étriers. Le HA20 seul ne suffit pas : les cadres en HA8 ou HA10 espacés de 15 à 20 cm sont indispensables pour confiner le béton et reprendre le cisaillement. Sur un poteau de sous-sol à Villeurbanne, des barres de 20 avaient été posées sans aucun cadre : après coulage, le poteau a présenté des éclatements sous charge à cause du défaut de confinement.
Le soudage sur chantier de barres de diamètre 20 est déconseillé. La chaleur localisée modifie les propriétés mécaniques de l’acier (trempe, fragilisation). Si une continuité mécanique est nécessaire, il faut utiliser des coupleurs filetés ou des manchons soudés en atelier sous contrôle qualité. Alicia se souvient d’un incident sur un chantier de parking à Lyon où des barres HA20 avaient été soudées bout à bout au poste à l’arc : « Les soudures ont cédé sous une charge de 12 tonnes. Heureusement, c’était en phase de précontrainte, et on a pu reprendre l’ensemble. »
- Vérifier systématiquement le marquage de chaque barre (classe, diamètre, origine)
- Utiliser des cales adaptées au diamètre 20, espacées au maximum de 50 cm
- Prévoir des cadres en HA8 ou HA10 tous les 20 cm dans les poteaux
- Ne jamais souder des barres de diamètre 20 sur chantier sans procédure validée
- Respecter un enrobage minimum de 4 cm pour tout ouvrage extérieur
Normes et certifications pour le fer à béton diamètre 20 en 2026
En 2026, la norme de référence pour le fer à béton en France est la NF A 35-016, alignée sur la norme européenne EN 10080. Elle définit trois classes : B500A, B500B et B500C. Le diamètre 20 est généralement proposé en B500B et B500C. Le B500C est obligatoire pour les ouvrages en zone sismique et pour les éléments d’infrastructure soumis à des exigences de ductilité. La différence principale entre B500B et B500C réside dans le rapport de la résistance à la traction sur la limite d’élasticité (Agt : allongement maximum sous charge).
Les produits doivent porter le marquage CE et être accompagnés d’une déclaration de performance (DoP). Les barres importées de pays hors UE nécessitent une certification équivalente, ce qui est rarement le cas : Alicia déconseille d’acheter du HA20 sans marquage. « Les aciers chinois que j’ai testés en laboratoire montraient une teneur en carbone irrégulière, avec des soudures fragilisées. Pour des raisons de sécurité, je ne les accepte sur aucun de mes chantiers. »
Le contrôle qualité à réception doit porter sur trois points : vérification dimensionnelle au pied à coulisse, pesée d’une barre de 12 mètres (poids attendu : 29,592 kg), et examen visuel des nervures. Si une barre présente des défauts d’aspect (rouille massive, piqûres, criques), elle doit être refusée. Les organismes comme le CSTB ou le CERIB publient des listes de produits certifiés, consultables en ligne.
Convertisseur Fer à Béton Ø20
Saisissez une valeur dans l’une des unités ci-dessous pour obtenir les conversions instantanées.
Caractéristiques techniques
2,466 kg
29,592 kg
~33,8 m
314 mm²
157 kN
* Données issues de la norme B500B : diamètre nominal 20 mm, section 314 mm², limite élastique 500 MPa.
Poids volumique acier : 7850 kg/m³.
Questions fréquentes sur le fer à béton diamètre 20
Combien de barres de diamètre 20 dans une tonne ?
Avec un poids de 29,592 kg par barre de 12 mètres, une tonne contient environ 33 barres (1000 / 29,592 = 33,8). Si vous commandez des barres de 6 mètres, le poids unitaire est de 14,796 kg, soit environ 67 barres par tonne.
Peut-on utiliser du diamètre 20 pour une dalle de terrasse standard ?
C’est totalement surdimensionné pour une terrasse piétonne. Un treillis soudé de type ST25C ou des barres HA10 espacées de 20 cm suffisent. Le diamètre 20 engendre un excès de poids d’acier (plus de 250 kg/m³) et complique le bétonnage. Il est réservé aux ouvrages porteurs lourds.
Quelle est la différence entre un HA20 B500B et un B500C en construction ?
Le B500C offre une ductilité supérieure : son allongement sous charge maximale (Agt) est d’au moins 7,5 % contre 5 % pour le B500B. Cela le rend adapté aux zones sismiques et aux ouvrages nécessitant une capacité de déformation plastique avant rupture. Le prix au kilo est environ 10 % plus élevé.
Comment couper et cintrer du diamètre 20 sur chantier sans outillage professionnel ?

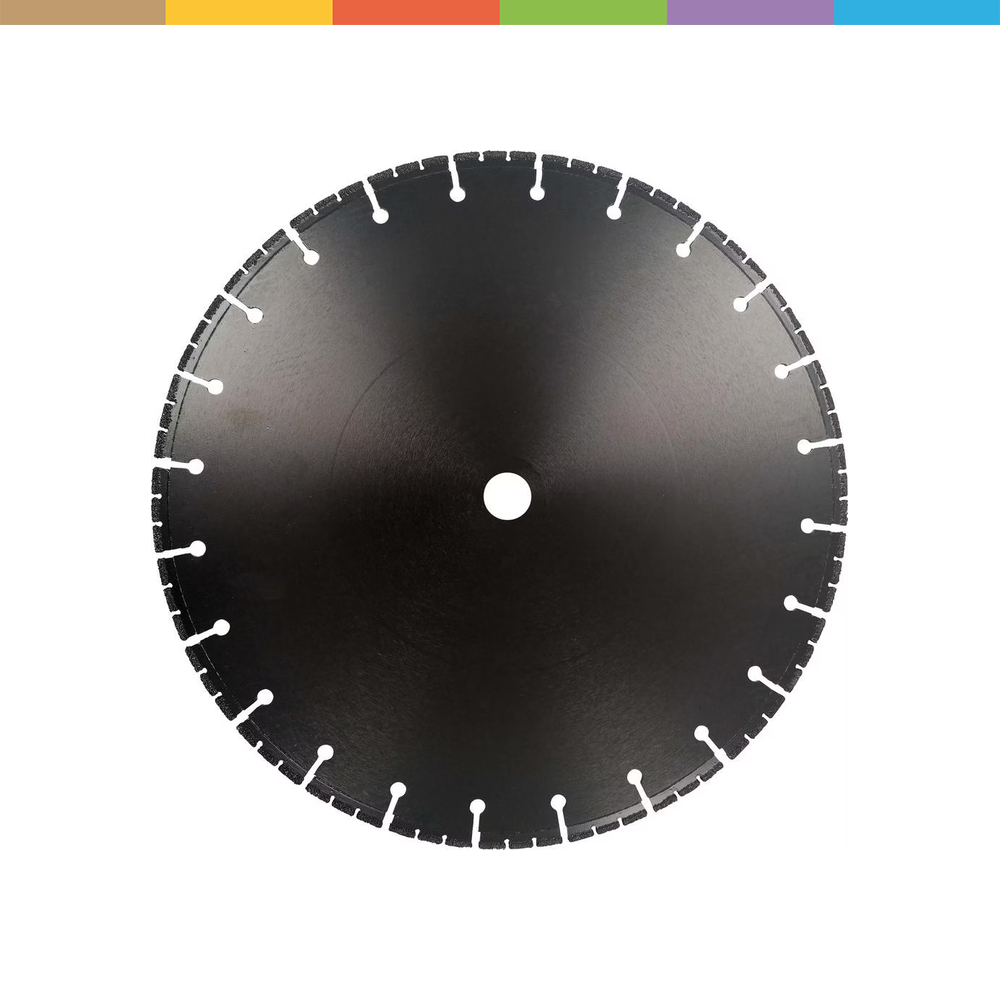

Ce n’est pas recommandé. Les barres de 20 mm exigent une cisaille hydraulique ou une disqueuse avec disque de diamètre adapté. Pour le cintrage, une cintreuse manuelle ne suffit pas au-delà de 16 mm. Mieux vaut commander des barres déjà façonnées en atelier de ferraillage, avec les plis et crochets selon plans.
